Skapat av: K-man 2004-11-02 20:57

November…har snön kommit ännu? Vinterhjulen på? …kanske rent utav börjat planera julklappar…?

Denna månad skall vi vidga vyerna över Euphoniaklassiker ytterliggare ett steg! Det diskuteras ju med jämna mellanrum de senaste teknikerna vad gäller inspelningar, musikmedia, CD, SACD, DVD-A, DSD och allt vad det nu heter…även på detta områden finns det ju klassiker! Euphonia består av väldigt duktiga medlemmar, så detta kommer säkerligen bli lärorikt och kul, för nu handlar det verkligen om våran hobbys tidiga år! Själv har jag inte så mycket gammalt kunnande om detta, men det har t.ex. allas våran Eliot, så han kommer bjuda oss på en härlig resa genom gamla inspelningstekniker!

Vi börjar vår novembertråd med Thomas Edisons uppfinning…hmmm…Edison…året var 1877 och fonografen föddes! Det dröjde emellertid inte länge förrän den syntes i Sverige. Redan året efter lanseringen så förevisades den här hemma av ingenjör A O Leffler. Hmmm, kan det ha någon koppling till Lefflers?



Denna första version av fonografen graverade på stanniolfolie och drevs helt manuellt, så det gällde att hålla jämn fart på veven vid inspelningen, och sedan se till att hålla samma fart vid uppspelningen.

Skapat av: Bravo 2004-11-02 23:17

Det hade varit skojigt att vara med, upplevelsen måste ha varit fantastisk, ungefär som första fotot eller den rörliga filmen.

Skapat av: plundin 2004-11-03 08:37

Intressant K-man..

För nått år sedan hittade jag en Japansk site som säljer en hobby-edison-fonograf... (Tyvärr är sajten på Japanska..)

För den som är hugad ser den ut som nedan..

http://kids.gakken.co.jp/kit/otona/vol01.html

3,675 Yen..

Dom har även en en hemma-berliner-fonograf som graverar och spelar på CD-skivor..

http://kids.gakken.co.jp/kit/otona/vol09.html

4,095 Yen...

Bilderna visar tekniken bakom ganska bra.. (Tyvärr blir bilderna beskurna när jag lägger in dom så Ni får gå till sjaten och kolla, ie. klicka bilderna..)

/ptr

Skapat av: eliot 2004-11-03 14:30

När man läser K-mans inledning så kan man få intrycka att ni kan förvänta er Eyewitness report - eller skall jag säga Earwitness report

Min allra första skiva bytte jag mig till mot frimärken och det var en singel med I want to hold your hand av The Beatles och den första LP'n som jag fick var Seargent Pepper. Jag hade själv ingen grammofon utan spelade de få skivor jag hade på mina föräldrars Garrard - en skivväxlare som även spelade stenkakor. 1967 fick jag en Aga rullbandspelare som man kan säga var en enklare version av Tandbergbandspelaren som vid den tiden användes i skolorna.

Jag brukade spela in Tio i Top på lördagarna och de första inspelningarna gjorde jag genom att placera mikrofonen framför radion
- Jag förstår inte att min far som var fysiklärare inte visste bättre, men efter ett tag upptäckte vi att det fanns banankontakter bak på Radion (en Radiola!) så vi kunde ansluta till DIN-ingången på rullbandspelaren. Jag kommer ihåg att jag tyckte att det var mystiskt

Jag kommer att försöka beskriva inspelningsteknikens historia fram till ungefär denna tid, dvs. till i slutet på 60-talet.
- Välkommen med på en resa i det förgångna

Mvh,
Eliot

Skapat av: eliot 2004-11-03 18:20

De allra första försöken att lagra ljud använde rent mekaniska medel för lagring och reproduktion. Ljudet riktades in i ett stort horn, som i sin smala ända var stelt förbundet med en gravernål. Den första praktiska maskinen uppfanns 1877 av Thomas Alva Edison (1847-1931). Edisons "fonograf" använde metallcylinder med stanniolfolie som ljudbärare och hade en begränsad användning utöver att demonstrera ljudinspelning och ljudåtergivning.

Edison demonstrerade sin nya uppfinning hos Scientific American i New York och i utgåvan den 22 december, 1877, står det att läsa:

Skapat av: eliot 2004-11-03 18:38

Utvecklingen står inte still och det finns en svensk kille Christer Hamp som har en sajt: http://members01.chello.se/christer.hamp/phono/index.html där han beskriver olika moderna apparater som avläser vaxrullar. Där finns bl.a. denna intressanta http://members01.chello.se/christer.hamp/phono/poliak.html som är utvecklad på Tekniska Högskolan i Lausanne, Schweiz.

Skapat av: EAR 2004-11-03 20:10

Har någonstans svagt i bakhuvudet att en av de första inspelningarna var
Mary had a little lamb

Skapat av: EAR 2004-11-03 20:54

Mitt minne var nog rätt så bra trots allt.
Ta nu och följ länken och lyssna sedan
http://history.acusd.edu/gen/recording/mary.html

Skapat av: eliot 2004-11-03 22:56

1888 lyckades miljonären Jessie Lippincott förena konkurrenterna Thomas Edison och Bell/Tainter och bildade North American Phonograph Company. Detta hade som målsättning att marknadsföra fonografer och grafofoner. Företaget arbetade enligt franchise principen och tillhandahöll utrustning mm till 30 lokala återförsäljare över hela USA. Eftersom Thomas Edison tyckte at företagets fokus skulle vara på affärsverksamhet och då främst diktering i stället för underhållning så fick företaget den inriktningen. Detta slog inte väl ut och företaget gick i konkurs redan 1894.

En återförsäljare som det gick bra för var District of Columbia Phonograph Company som leddes av Edward Easton som hade en helt annan inställning och insåg potentialen av fonografen som ett underhållningsmedium.

När North American Phonograph Company försvann så bildade Bell och Tainter tillsammans med Edward Easton's ett företag som de kallade Columbia Graphophone Company för att marknadsföra deras grafofon som en musikapparat. Detta företag blev senare http://www.columbiarecords.com/ som vi kommer att stifta bekantskap med senare i denna tråden.

I ett första drag presenterade Columbia Graphophone Company redan 1895 den första billiga fjäderuppdragna maskinen som kunde spela vaxcylindrar. Hittills hade alla maskiner varit komplicerade med batterier och mycket dyra.



Thomas Edison var under tiden fullt upptagen med att försöka ta tillbaka alla rättigheterna till sina uppfinnigar och 1896 grundade han National Phonograph Company för att tillverka fonografer för hemma underhållning – men han var fortfarande involverad i flera juridiska konflikter och fick bl.a. inte sälja fonografer i USA för en period på tre år. Under tiden kunde Columbia växa sig starka och Thomas Edison bestämde sig för att i framtiden sköta fonografverksamheten själv. Edison Home Phonograph som vi såg på bilden ovan är från 1896 och här ser vi en modell från 1899.

En sådan skulle jag vilja ha


Frågan är om det var en så skön tid

Skapat av: EAR 2004-11-03 23:06

"En sådan skulle jag vilja ha"
Jag också

Skapat av: eliot 2004-11-03 23:19

Hur såg det ut i Sverige då

I slutet av 1889 kom fonografen med vaxcylindrar till Sverige och Edisons generalagent för Skandinavien, dansken Ruben, reste genom landet för att förevisa den nygamla uppfinningen. Fonograferna var i början mycket dyra - cirka 700 kr 1889 då inkomsten för en jordbruksarbetare var 142 kr/år - vilket gjorde att det inte gick att sälja många apparater.

Det stora uppsvinget kom under åren 1896-1897 när de fjäderuppdragna maskinerna dök upp i Sverige. Samtidigt hade det kommit en sorts standardisering (känner vi igen oss ) som gjorde att det fanns utbytbara cylindrar mellan de två varumärkena Fonograf och Grafofon. Det varade några år in på 1900-talet, fram till det att grammofonen tog över marknaden.

Skapat av: EAR 2004-11-04 01:12

Om ni har möjlighet när ni är i Sydöstra skåne tycker jag att ni skall försöka ta er till Frasses musikmuseum i Simrishamn

Hundraårigt ljud
Nere i en källare till en villa i Simrishamn finns ett märkligt museum. Där finns massvis med speldosor och fonografer från en svunnen tid och det mesta fungerar ännu.
Endast Edisonmuseet i New Jersey har en större samling fonografrullar än familjen Fransson, som också har blivit uppmärksammede i brittisk och amerikansk TV.
Vid en uppspelning av en svensk sångare från 1898 (den svarta tratten på bilden) kunde man konstatera att ljudet faktiskt var mycket bra.

Frasses Musikmuseum, tel. 0414-145 20 Peder Mörcks väg 5. Öppet 1/6 -31/8 sön 14-17. Juli mån-ons 14-17.
Övrig tid efter ök.

Skapat av: Timbre 2004-11-04 02:36

Fantastiskt med initiativ typ Frasses musikmuseum. Eldsjälar behövs!
Vilken historieutflykt det blir av denna tråd...

Skapat av: eliot 2004-11-04 02:40

Fonografen utvecklades egentligen inte för att spela in musik utan Thomas Alva Edison motiverades av ett problem som Western Union Telegraph Company hade. Telefonen var precis uppfunnen 1876 av Alexander Graham Bell och kunde överföra information mycket snabbare än telegrafen. Vid denna tidpunkt kunde man emellertid bara ringa korta sträckor så telegrafen användes för alla längre avstånd.

Det var inte ekonomiskt försvarbart att ringa in ett samtal till telegrafen och prata så långsamt att någon kunde skriva ner det så att man kunde överföra meddelandet. Edison letade därför efter en metod att spela in ett meddelande som sedan kunde spelas upp med lägre hastighet.

1877 arbetade Edison på en maskin som kunde överföra telegrafiska meddelanden genom att läsa markeringar på en pappersremsa. På detta viset kunde man överföra ett och samma meddelande flera gånger. Edison började nu fundera på om man inte skulle kunna "spela in" ett telefonmeddelande på samma sätt. Han experimenterade med ett membran som hade en utskjutande punkt och som hölls mot ett paraffinpapper som rörde sig snabbt. Talets vibrationer skapade fördjupningar i pappret. Edison bytte sedan pappret mot en metallcylinder klädd med en tunn stanniolfolie. Maskinen hade två membran/nål enheter, en för inspelning och en för uppspelning. När en person talade i ett munstycke så överfördes ljudvibrationerna till membranet och därmed nålen som skapade fördjupningar i spåret genom nålens rörelser upp och ned ("berg och dalar").

Edison testade den första maskinen genom att tala in barnramsan "Mary had a little lamb" - till hans förvåning så spelade maskinen upp det han sagt.


Då skulle jag velat vara med

Skapat av: Bravo 2004-11-04 03:54

Frasses musikmuseum i Simrishamn vill jag nog väldigt gärna besöka.

Skapat av: EAR 2004-11-04 07:46

"Frasses musikmuseum i Simrishamn vill jag nog väldigt gärna besöka. "
Gör det Bravo det är en upplevelse fast det är länge sedan jag var där själv.
Skall kompenseras runt jul förhoppningsvis

Skapat av: K-man 2004-11-04 08:49

Härligt, härligt eliot!!

\\K-man

Skapat av: arcam 2004-11-04 10:41

Det här var en trevlig tråd, kom att tänka på att jag har en del stenkakor men tyvärr ingen grammofon att spela dom på.

Skapat av: eliot 2004-11-04 16:22

I och med att fonografer blev mer och mer utbredda så kom kraven på en standardisering och i slutet på 1880-talet enades Edison Records, Columbia Phonograph och andra bolag att använda vaxcylindrar på c:a 10cm längd, 5cm diameter.
Med en inspelningshastighet på 120 varv per minut kunde man bara spela in 2 minuter på dessa vaxcylindrar.

För att inte förstöra spåren så fanns det regler hur man skulle hålla cylindrarna som bestod av mjuk vax utanpå.



De klarade ett tiotal uppspelningar och man kunde då ta med sig vaxcylindern tillbaka till affären och då fick man lite pengar tillbaka vid köp av en ny.

Förutom den korta speltiden som av naturliga skäl begränsade vad man kunde spela in så fanns det inget sätt att massproducera cylindrar utan artisten fick helt enkelt upprepa framförandet många gånger. Vilket naturligtvis var både tidskrävande och dyrt.

Varje cylinder var en master om vi skall använda modernt språkbruk från produktionen av vinyl och CD. I början på 1901 hade man lyckats utveckla en teknik att pressa cylindrarna från en förlaga. För att åstadkomma detta och för att öka hållbarheten så använde man hårdare vax. Processen kallades Gold Moulded eftersom guldånga användes vid processen. Den ursprungliga vaxmastern var både större och hade större spår och var naturligtvis gjord med dåtidens absolut bästa teknik. Själva processen är rätt komplicerad men detta ledde till att man från en gjutform kunde gjuta 120 till 150 cylindrar om dagen. Skivorna hade 100 spår per tum vilket motsvarade 2 minuters speltid. Fram tills nu hade man anpassat hastigheten mellan 90-144 varv per minut för att få plats med ett helt stycke på skivan. 1902 blev hastigheten standardiserad till 160 varv per minut.

Här ser vi en vaxrulle-katalog från 1903

och vaxrullarna kom i papprör

Two Edison vaxcylindrar och innanför deras pappbehållare.

Pappbehållarna som hade lock på båda sidorna hjälpte till att skydda inspelningarna.
- Dessa behållare och formen på cylindrarna gav upphov till uttrycket Canned music.

De stora internationella tillverkarna var Edison, Columbia och franska Pathè


Här ser vi en Columbia Graphophon från 1904 med vaxrullar


....så som den står här beräknas auktionspriset bli omkring $1000

Skapat av: eliot 2004-11-04 17:42

1906 började ett nytt företag - med det fantasieggande namnet ( ) - Indestructible Record Company massproducera musikcylindrar gjorda av celluloid, en tidig hård plast, som inte gick sönder om man råkade släppa det och som kunde spelas tusentals gånger utan att slitas ut. Dessa hårda cylindrar kunde man inte själv spela in på som med vaxcylindrarna men höll däremot i stort sätt evigt och anses vara de ”konserver” som håller längst utan slitage om man jämför med vinylskivor och tonband. Denna överlägsna teknik köptes upp av Columbia Phonograph Company som dumpade återstoden av sina pressade vax cylindrar på Edisons hemmamarknad via the Sears Roebuck mail order katalog.

Det var emellertid Edison själv som satt sig i denna prekära situation då han själv fått ett patent för celluloid musikcylindrar 1902. Istället för att börja producera sådana så satsade han på att eliminera konkurrenterna. Han gick därför till domstol mot en man som hette Lambert som redan år 1900 hade startat ett företag för att producera celluloid cylindrar och hävdade att denne gjort intrång på Edisons patent. Edison förlorade men knäckte Lambert.
Vilken typ - man blir nästan förbannad i efterskott

Edisons företag utvecklade en egen typ av cylinder bestående av en sorts plast kallad Amberol men de höll inte den kvalitén som Columbias motsvarighet. Vid ungefär samma tid introducerade också Edison 4 minuters cylindrar. Den dubbla tiden uppnådde han genom att öka spårtätheten till 200 spår per tum. Eftersom spåren var tätare behövdes speciella adaptrar för att konvertera den gamla fonografen så att den kunde spela de nya cylindrarna.

Vi ser här Edison Home Model D som tillverkades av Edisons National Phonograph Co. 1908 till 1911 och kostade då $40.



Denna version hade en s.k. "reproducer" som gjorde att den kunde spela upp både 2 och 4 minuters rullar.



Man kunde även få Edison Home Model D med lite mer färgglatt horn



1912 introducerade Edison en förbättrad cylinder gjord av något som han kallade Blue Amberol. Om jag förstått det rätt så bestod detta material av celulloid plast med en kärna av gips-liknande material. Dessa cylindrar utgör peaken på fonograf cylinder tekniken.

Samma år lämnade Columbia cylindertekniken för att koncentrera sig på grammofonen. Tiden före första världskriget tävlade dessa båda format med varandra om publikens gunst. Ljudkvalitén i ett ljudspår är inte tvunget bättre om det är ingraverat på en skiva eller på en cylinder och det var andra faktorer som fällde avgörandet.

Skapat av: Bravo 2004-11-04 20:28

Det är ju faktiskt lätt att glömma bort historien och bakgrunden i jakt på alla nyheter och "fantastiska" förbättringar. En återblick kan nog ge möjlighet till sans och balans.

Skapat av: eliot 2004-11-04 21:17

Håller helt med
- En tillbakablick ger perspektiv på tillvaron

Jag har plockat information från många olika ställen men jag har velat undvika svenska ställen för då blir man så lätt påverkad och det är lätt att man då tar information rakt av eftersom man inte hittar ett bättre sätt att uttrycka sig på.

Det finns emellertid en svensk sajt som jag varmt rekommenderar:

http://www.ljudochbildarkivet.se/SLBA/FONOGRAF/index.htm
Klicka på bilden så kommer du till Svenska Fonografinspelningar

...och då speciellt teknikdelen och historiedelen

//Eliot

Skapat av: Mikael2 2004-11-04 21:56

Intressant och bra tråd

Tekniken är fascinerande men vad var det för musik som de klämde in på dessa 2-4 minuter

Skapat av: EAR 2004-11-04 22:22

Här är länk till det första som spelats in
T.A.Edison himself
http://history.acusd.edu/gen/recording/mary.html

Skapat av: eliot 2004-11-04 22:51

Många poplåtar ligger mellan 2 och 4 minuter, t.ex. är Norah Jones, Don't know why 3.05 min. Tittar man på hela CD'n så uppfyller 12 av de 14 på CD'n Come Away With Me kravet och de resterande ligger strax utanför...

- Alternativet var ju ingen musik alls

Jag tror att det kunde vara (patriotisk-) marschmusik av http://www.dws.org/sousa/ (1854-1932) som var mycket populärt på den tiden

//Eliot

Skapat av: EAR 2004-11-04 22:55

Jag har en del riktigt gamla stenkakor
När jag kommer hem från jobbet kan jag leta upp någon och skanna in skivettiketten.
Mats

Skapat av: eliot 2004-11-05 01:10

Jag fann detta:

Skapat av: Bravo 2004-11-05 03:57

Patriotismen känns bekant!

Skapat av: EAR 2004-11-05 08:29

Så här kunde skivetiketterna se ut på den tiden

Detta exet är pressat endast på ena sidan

Skapat av: EAR 2004-11-05 10:56

Redan på stenkakans tid fanns det något man kan kalla skivvård
Här är det en affär i Uppsala som har lagt in lite om skivvård i skivfodralet.
Inspelningen är Hugo Alvens-Midsommarvaka framförd av hovkapellmästare Armas Järnefelt(1869-1958)

Observera extra noga punkt 6 som förklarar lite om nålens betydelse

Skapat av: eliot 2004-11-05 11:52

Tack EAR
Fantastiskt fina och intressanta bilder

Vi ser att allt upprepas och vi skiljer oss inte så mycket som vi kanske lätt vill tro från den tidens människor

Vi återkommer till stenkakorna men först måste vi återvända till 1880-talets senare hälft där vi träffar på den tyskfödde Emile Berliner (1851 - 1929) som intresserade sig för allt som hade med ljud att göra. Medan Edison och Bell&Tainter stred med varandra arbetade han på en helt annan typ av uppspelningsapparat.

När det gäller gravering så kan man välja rörelser upp och ned ("berg och dalar"), "vertikala" inspelningar eller alternativt horisontella rörelser, "laterala" inspelningar.

De första platta skivorna gjordes som ett experiment av Charles Tainter 1881. De bestod av en galvaniserad lateralt graverad skiva eller som Tainter uttryckte det: "zig-zag" spår. Den hade gjorts med en speciell svarv som graverade en vaxmaster som var galvaniserad med koppar. Skivan var 10 tum i diameter med mycket breda spår som var tänkta att avläsas med en luft-jet apparat som Chichester Bell precis hade utvecklat.


Nu blev det inte så utan Bell&Tainter presenterade istället sin grafofon 1886. När Emile Berliner såg denna demonstreras började han omedelbart att utveckla sin egen apparat. Året därpå tog Emile Berliner patent på en apparat han kallade "Gramophone" som använde en skiva som hade blivit fotograverad med ett lateralt graverat spår.

I maj 1888 demonstrerade han en förbättrad grammofon där han använde en flat 7 tums skiva med lateralt graverat spår på ena sidan. Denna vreds för hand med 30 varv per minut och hade då en lagringskapacitet på 2 minuter


Berliners grammofon från 1888

Skapat av: eliot 2004-11-05 13:53

Amerikanska http://www.loc.gov/ har följande uppdrag

Skapat av: eliot 2004-11-05 19:07

Vem var nu denne Emile Berliner ?

Emil Berliner (1851-1929) föddes i Hannover Tyskland som fjärde barn i en barnrik judisk familj med 13 barn varav 11 uppnådde vuxen ålder. Fadern var köpman och Emil fick redan vid 14 års ålder sluta skolan och hjälpa till med försörjningen av den stora familjen. Han hade under en tid olika jobb och visade då prov på stor teknisk fallenhet då han bl.a. konstruerade en vävstol.
Vid denna tiden hade Hannover tagits över av militanta Preussare i Bismarks strävan att ena Tyskland under Preussens ledning. Nu blev klimatet allt svårare för judar och när Emil riskerade att bli inkallad i krig så beslöt han att åka till Amerika. Som 19 åring anlände han 1870 till amerika där han arbetade som affärsbiträde i Washington, D.C. Då han hade en osläckbar nyfikenhet och törst efter kunskap beslöt han sig för att bege sig till New York och bytte i samma veva förnamnet till det mer anglosaxiga Emile. Han arbetade där hos Dr. Constantine Fahlberg (som upptäckte sackarin) medan han studerade vid Cooper Institutet (numera http://www.cooper.edu/). 1876 återvände han till Washington, D.C.

Vid denna tidpunkt var Bells telefon på allas läppar och Emile Berliner bestämde sig för att göra egna undersökningar. Ett problem med Bells telefon var att sändare och mottagare befann sig tillsammans vilket gjorde att man var tvungen att snabbt växla från mun till öra och omvänt. Dessutom var man tvungen att prata mycket högt för att bli förstådd och längre avstånd fungerade inte. Man visste redan att motståndet mellan en metallspets och kolskikt beror på trycket. Detta ledde i april 1877 till uppfinningen av kolmikrofonen av Emile Berliner. Mindre än en månad efter det att han skapat en fungerande mikrofon så löste han nästa stora problem: det snabba avtagandet av den elektriska strömstyrkan med avståndet. Genom att inkludera en induktionsspole (transformator) till sändaren övergick telefonen från att vara en kuriosa till ett funktionellt instrument.

Han fick nu anställning hos Bell Telephone Company (senare AT&T) som han sålde rättigheterna till. Det var först nu som de kunde massproducera telefoner.

Han blev sedan kallad till Boston (Massachusetts) och Massachusetts Institute of Technology (MIT). Det var där som Emile Berliner 1887 uppfann grammofonen....

Skapat av: Timbre 2004-11-05 21:57

Den här historielektionen måste vi ta copyright på...

Skapat av: eliot 2004-11-05 23:35

Tackar - jag lär mig också jättemycket när jag skriver ner detta

- Det kallas learning by teaching och är faktiskt en av de bästa sätten att lära sig något

Skapat av: Bravo 2004-11-06 01:14

Klart intressant, man lär sig helt klart.
Tack för undervisningen!

Skapat av: eliot 2004-11-06 02:37

Tekniken som Emile Berliner använde sig av för att skapa sina skivor kallas etsning och de som har etsat kretskort känner väl till tekniken. Här finns annars en http://sv.wikipedia.org/wiki/Etsning

Emile Berliner använde en med vax beskiktad Zink- eller Kopparplatta. Efter att ha graverat ljudspåret i vaxskiktet så stoppades plattan i ett syrebad som inte angrep de delarna av plattan som fortfarande hade vax, de friliggande spåren blev emellertid etsade så att när man tog bort all vax så hade man en graverad metallskiva. Den äldsta ännu bevarade skivan är en zink-skiva tillverkad den 25. 10. 1887 av Berliner själv.

Även om Berliners system var mycket ljudligt så var kvalitén på ljudet sämre än hos vaxcylindern. Svagheten låg i återspelningen. Apparaten hade en liten vev som var förbunden med en rem som drev skivspelaren. Man var tvungen att hålla i apparaten medan man vevade med (förhoppningsvis) 70 varv per minut och sänka ned nålen i spåret när man ville lyssna. Knappast någon kunde hålla hastigheten och någon var tvungen att hålla i maskinen så att inte vevandet skulle få nålen att hoppa och avbryta uppspelningen.



Berliner hade emellertid upptäckt att han kunde använda zink-skivorna för att göra pressmatriser som han sedan kunde använda till att producera skivor i nästan obegränsat antal. Liksom när det gäller bilder där ett negativ visar "omvända" färger och ett positiv(=diabild) visar riktiga färger så pratar man här om ett positiv och ett negativ där slutprodukten och urskivan är positiv medan pressmatrisen är ett negativ

Han började redan i augusti 1888 med att pressa negativen i mjukt material. Han prövade olika material som pressmassa och fann att slutligen i juli 1889 att hårt vulkaniserat gummi hade de bästa egenskaperna.

Han satsade först på europa där han gav en demonstration av sin grammofon den 26 Nov. 1889 i Berlin. Den första pressningen av 25,000 enkelsidade 5 tums skivor tillverkades i Europa i slutet på 1889, men

Skapat av: eliot 2004-11-06 02:40

Skapat av: eliot 2004-11-06 13:04

Grammofonen förbättrades ständigt och i början på 1896 gav Berliner i uppdrag till Eldridge Johnson att utveckla en förbättrad fjädermotor för den förbättrade grammofonen som beskrevs i en artikel i Scientific American May 16, 1896. Den 10 augusti samma år beställde Emile Berliner 200 sådana grammofoner av Johnson till ett nettopris av $4 styck.

Hans val av Eldridge Johnson som underleverantör kom att visa sig få långtgående konsekvenser. Inom bara några år skulle denne komma att ta över produktionen av grammofoner under sitt eget varumärke Victor Talking Machine Co. samtidigt som Berliner själv inte skulle vara involverad mer

Det är mycket tjuv och rackarspel

Skapat av: eliot 2004-11-06 15:07

1895 hade Berliner hade fått sitt patent godtaget som beskrev en grammofon med en

Skapat av: eliot 2004-11-06 15:28

Läser man texten på annonsen så står det:

Skapat av: EAR 2004-11-06 15:37

Otroligt intressant läsning Eliot
Och vilket jobb du har lagt ner på detta
Mvh/Mats

Skapat av: eliot 2004-11-06 16:39

Kontraktet mellan Frank Seamans National Gramophone Company och Berliner Company gällde 15 år och specificerade att National Gramophone Company skulle ha ensamrätt att distribuera och marknadsföra Berliners produkter. När vinsten för Berlinger ökade så ville Seaman omförhandla kontraktet som gällde fram till 1911 - men Berlinger vägrade.

Vid samma tid var konkurrensen mellan Berliner och Columbia hård och Columbia bestämde sig att undersöka om inte Berliner kunde ha gjort patentintrång. Columbias Edward Easton anlitade sin mest fantasirika advokat Phillip Mauro. Det patent som låg till grunden för Columbia Graphophone var Bell/Tainters patent från 1886. I det stod att läsa att en "needle moved by a groove" spelade upp inspelningen. Det var en mycket förenklad beskrivning och faktiskt felaktig eftersom nålen inte fördes av spåret utan rörde sig med konstant hastighet sidleds i deras konstruktion.

Phillip Mauro tittade på när en Berliner grammofon spelade av en inspelning. Han såg att nålen drogs med av spåret precis som det gör på en modern LP-skiva. Även om Bell och Tainter inte hade konstruerat sin grafofon på det viset så tyckte han att patentets ordalydelse gav dom rätt att angripa – och han valde då att angripa Frank Seaman och National Gramophone Company.

Det var i den här vevan som Seaman grundade Universal Talking Machines Co. och började producera Zon-o-phone och ville få Berliner att köpa apparater från honom istället för från Eldridge Johnson. Berliner vägrade då han misstrodde Seaman och hade ett gott arbetsförhållande med Johnson och dessutom tyckte han inte att Zon-o-phone hade samma kvalitét som deras maskin. Eftersom Berliner inte ville köpa Zon-o-phone så sålde han dom själv vilket naturligtvis Berliner tog som ett kontraktsbrott. Men enligt samma kontrakt var Berliner tvungen att använda sig av National Gramophone Company för att sälja sina produkter.

Frank Seaman hade hemliga överläggningar med Columbia och Phillip Mauro och i slutet av 1899 gick de gemensamt ut i pressen

Skapat av: eliot 2004-11-06 18:06

Nu när Berliner Gramophone Company inte fanns längre började Seaman att använda mastrar från Berliner för att pressa skivor under Zon-o-phone namnet. Företaget var emellertid underfinansierat och köptes snabbt upp av Columbia.

Emile Berliner själv var nöjd med att låta företaget gå i graven. Han hade tjänat mycket pengar och drog sig tillbaka. Detta ställde till problem för alla involverade i Berliner Gramophone Company och då speciellt tillverkaren Eldridge Johnson. Han hade inte varit sysslolös när han arbetade för Berliner utan han och hans medhjälpare Alfred Clark hade konstruerat om nästan allt och inte bara uppspelningen utan de hade även förbättrat skivorna. Man har funnit testinspelningar som Johnson gjorde i slutet på 1890-talet och de är mycket bättre än de skivor som Berliner gjorde.

När nu Berliner försvann så hamnade naturligtvis Johnson i en svår sits. Genom Berliner hade han blivit en rik man men hela hans förmögenhet var investerad i fabriker. Han hade också många anställda och höll just på med att bygga ut fabriken – så det hela kom vid en mycket olämplig tidpunkt. Det hela kom som en blixt från en klar himmel.

Vad som var förargelse för Berliner var en katastrof för Johnson. Det enda han kände att han kunde göra var att själv starta ett företag Consolidated Talking Machine Company. Han startade företaget tillsammans med en advokat Leon Douglas och tillsammans lyckades de skrapa ihop $5,000.00. Det första de gjorde var att spendera $2,500.00 i annonser. De hade en bra reklam. Den sa helt enkelt att om du hade en Berliner Gramophone så skulle du skicka adress och serie nummer så skulle de skicka en grammofonskiva som de lovade skulle låta bättre än någon de hittills hört.

Det skulle jag inte ha tackat nej till



Detta var första steget mot framgång och han började producera skivor i stora kvantiteter. Men när det började ljusna så dök Frank Seaman upp som hävdade att Johnson var en täckmantel för Berliner och att han bara fick sälja genom Seaman. Johnson och Consolidated Talking Machine Company vann slutligen i domstol men fick ge efter på en punkt och det gällde användandet av ordet ”Gramophone”. I mars 1901 förbjöd domstolen användandet av ordet ”Gram-O-Phone” och det blev istället "Improved Record".



Eftersom han hade vunnit över Seaman/Columbia så började han strax därefter att skriva "Victor Record" på skivetiketterna. Den 3 oktober 1901 bytte företaget namn till Victor Talking Machine Company

Skapat av: eliot 2004-11-06 18:33

Som vi ser på bilden ovan hade han redan då den välkända hunden Nipper som vi känner från många skivmärken.
Vem var Nipper ?

Detta är det enda kända fotografiet av Nipper:


Nipper föddes 1884 i Bristol/England. När hans första husse Mark Barraud dog 1887 kom Nipper till Marks yngre bror Francis i Liverpool. Francis Barraud var konstnär och tydligen även intresserad av musik.
Där upptäckte han en fonograf. Det har ofta beskrivits hur förbryllad han var när han hörde en röst ur tratten, men inte såg personen. Vi vet att Nipper dog i september 1895 och vid den tiden fanns det knappast förinspelade vaxrullar utan det var nog egna inspelningar som han spelade. De som har haft hund vet hur förbryllad hunden blir om man spelat in sin röst på en bandspelare och spelar upp bandet. Detta skådespel måste ha varit så intensivt att Francis Barraud tre år efter Nippers död beslöt sig för att måla det.



Barraud daterar målningen till den 11.Februar 1899 och då har Berliners grammofon slått igenom och det var ju också positivt eftersom bilden kom att pryda etiketten på många stenkakor och sedan LP-skivor.

Skapat av: johan 2004-11-06 19:26

*Haksläpp*

Skapat av: eliot 2004-11-07 00:20

Den ursprungliga tavlan av Francis Barraud (1898) hade titeln
Dog looking at and listening to a Phonograph
men blev sedan omdöpt till His Master's Voice


Hunden och fonografen var placerade uppe på en likkista och hunden lyssnade antagligen till sin avlidne husses röst.

Barraud misslyckades med att sälja målningen till ett fonograf bolag men 1899 köpte the Gramophone Company målningen med pålagan att Barraud skulle ändra om målningen så att den föreställde en terrier som lyssnar på en grammofon. The Gramophone Company använde bilden första gången år 1900. Efter önskemål från grammofonens uppfinnare Emile Berliner så fick the Victor Talking Machine Company de amerikanska rättigheterna till bilden.
Victor använde bilden mer än sin partner i england och från och med 1902 fanns en förenklad teckning av hunden och grammofonen på varje skivetikett. Tidningsreklam uppmanade skivköpare "Look for the dog".

Skapat av: Bravo 2004-11-07 02:12

Som sagt, tjuv och rackarspel är inget nytt, och det gick INTE lugnare till förr.
Vi tackar för denna lektion i mänskligt beteende och moral.

Skapat av: eliot 2004-11-07 02:44

Vi skall nu titta på arvet efter Emile Berliner


Berliner gramofonskiva från 1897 med George W. Johnson (1855?-1914)

Berliner grundade 1895 företaget Berliner Gramophone Company i Philadelphia. 1897 grundas hans engelska samarbetspartner The Gramophone Company Ltd i London av Willam Barry Owen och i december 1898 grundar han tillsammans med sin bror Joseph Deutsche Grammophon Gesellschaft i Hannover. Där byggde han den första fabriken enkom för tillverkning av skivor.

The Gramophone Company Ltd använder 1898 varumärket "Recording Angel" på sina skivetiketter. 1900 registrerar man varumärket "His Master's Voice" och 1909 så dyker hunden upp skivetiketter för HMV. Eftersom Owen 1900 får tillverkningsrättigheterna till Lambert skrivmaskiner så byter företaget namn till The Gramophone & Typewriter Ltd - men redan 1907 byter man tillbaka till The Gramophone Company Ltd. 1931 slår man sig samman med Columbia Graphophone Company Ltd och bildar Electric & Musical Industries Ltd (EMI).
När Berliner Gramophone Company hade försvunnit från amerika så samarbetade the Gramophone Company Ltd istället med Victor Talking Machine company som man ju kan säga tog över arvet efter Berliner.

När Berliner inte fick tillverka sina produkter i amerika så flyttade han företaget år 1900 till Montreal, Canada. Montreal valdes antagligen för det var bra tågförbindelse till Philadelphia där företaget låg tidigare. Mellan 1904 och 1906 tillverkar the Berliner Gramophone Company flera olika typer av grammofoner vid Montreal fabriken - men dom stora affärerna ägde rum i USA där andra kapitaliserade på Berliners uppfinningar.

1924 köptes the Berliner Gramophone company upp av Victor Talking Machine som 1929 gick samman med RCA och bildade RCA Victor.

Skapat av: EAR 2004-11-07 07:18

Här kommer då en skiva från runt 1912-13(enl min far)som är svensk fast pressad i Tyskland i Hanover närmare bestämt och här är då den berömda hunden med

Observera att det står Gramophone concert record på skivan och inte His Masters Voice

Skapat av: EAR 2004-11-07 07:53

Här är namnet His Master`s Voice med på skivan inspelad 1936
Från musikalen Showboat av Joseph kern

Skapat av: eliot 2004-11-07 10:45

Finfina bilder

Här kan vi till och med få ett lyssningsprov på en inspelning av Berliner Gramophone Company från 1897.
Det är Star Spangled Banner som spelas av the Sousa's Band

http://history.acusd.edu/gen/snd/1897stars.mp3
Klicka på bilden för att höra som mp3

Det var mycket sådan musik som var populär vid sekelskiftet

Skapat av: K-man 2004-11-07 11:14

Ja käre värld!!!

Här blir det till att läsa flera gånger! En härlig historielektion i ord och bild!!!

Underbart med så mycket bakgrundskunnande på forumet!

\\K-man

Skapat av: eliot 2004-11-07 11:37

Fördelar med cylindrar
Vaxcylindrar kunde användas för heminspelningar så som på den ursprungliga His Masters Voice målningen. Sedan fanns det de cylindrar som kom 1906 och var näst intill oförstörbara. Cylindrar roterade vanligtvis med en högre hastighet så att nålens hastighet i spåret var högre vilket teoretiskt borde ge högre ljudkvalitét. Omkring 1900 stämde detta men skivtillverkarna förbättrade sin teknik så att skillnaderna var minimala 1910.
Fonografer använde vanligtvis en mekanism som förde nålen i sidled synkront med spåren medan nålen fördes av spåret på grammofonskivan. Detta gjorde att cylinderna slets mindre, men gjorde också att fonograferna blev dyrare.

Fördelar med grammfonskivor
Både skivorna och grammofonerna var billigare att massproducera. Skivor var också lättare att förvara då de kunde staplas, eller om de förvarades i pappomslag så kunde de placeras på hyllor som böcker.
För de flesta fonografer utgjorde remdriften en svaghet då glidning producerade ”svaj” som var karakteristiskt för just avspelning av cylindrar på den tidens fonografer. Grammofoner hade inte detta problem: den tunga skivtallriken fungerade som flywheel som reducerade svajet.
1908 introducerade Columbia Records massproducerade skivor som var pressade på båda sidorna och detta blev snabbt standard. Man kunde nu få två inspelningar på shellack till lägre pris än för en cylinder.
En bättre reklamkampanj av framför allt the Victor Talking Machine Company i amerika och the Gramophone Company Ltd i England bidrog också starkt. Man hade exklusivkontrakt med stora sångare som Enrico Caruso vilket gjorde att grammofonskivan förknippades med en överlägsen produkt.

Slutet på cylindrarna
Cylinder inspelningar fortsatte att konkurrera med den växande skivmarknaden ända in på 1910-talet då slutligen grammofonskivan tog över. Nu gick Columbia helt över till att bara göra skivor och Edison började ge ut egna skivor. Edison fortsatte emellertid att producera cylindrar till de som hade fonografer ända fram till 1929. De sista cylindrarna var helt enkelt avspelningar av grammofonskivor och hade därför lägre ljudkvalitet än motsvarande shellackskiva.

Skapat av: eliot 2004-11-07 11:45

Vi har fortfarande mycket att berätta här

• När och varför blev det 78 varv ?
• Hur långa musikstycke får plats på en sida för nog var det mer än 2 min ?
• Hittills har det varit direktgraverade skivor - när kom bandspelaren ?
• När blev det elektriska inspelningar ?

- Vi har alltså många frågor att svara på - men först låter vi EAR visa lite fina bilder på etiketter!

Jag vet att han står i startgropen

- men även ni andra som har stenkakor och information från denna tiden får gärna ge era bidrag. Vi börjar närma oss nutid

Skapat av: Timbre 2004-11-07 12:01

*Haksläpp II*
Ett statement från vännerna K-man, plundin, eliot och EAR.

Skapat av: eliot 2004-11-07 14:07

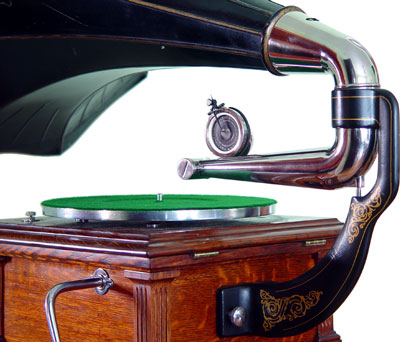

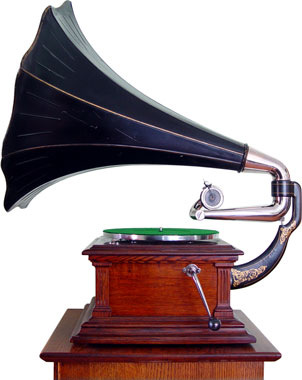

Victor Talking Machine Company var redan en av huvudaktörerna i musikindustrin när man 1906 introducerade sin första "Victrola": en skivspelare med inbyggt horn. Denna och senare versioner av Victrola blev storsäljare vilket gjorde att "Victrola" blev den generiska termen för skivspelare i USA.



Det finns en hel sajt som beskriver denna typ av grammofon: http://www.victor-victrola.com/

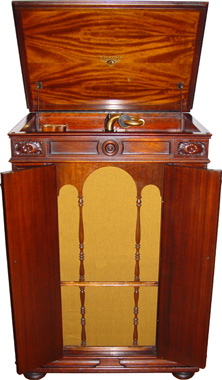

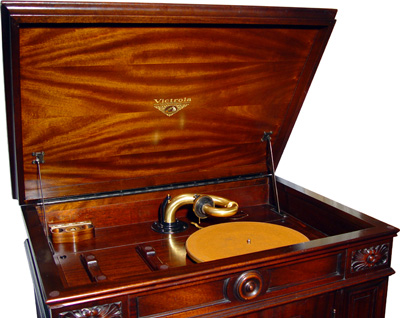

Annars liknade skivspelarna denna snygga HMV-grammofon

Skapat av: EAR 2004-11-07 14:28

Ja så kommer det lite om skivbolag.
Vi börjar med Odeon som bildades i Tyskland 1903 och började med dubbelpressningar redan 1904
Från 1912 slapp artisterna åka till Tyskland för att spela in då det fanns möjlighet att spela in både i Köpenhamn och Stockholm och från 1914 även i Göteborg.
Columbia tog över bolaget 1928 och 1931 var det Electrola som styrde och ställde.
Från 1957 ingår det i EMI koncernen så det där med bolagsuppköp är inget nytt.

Skapat av: eliot 2004-11-07 14:31

- Jag var så nyfiken själv så jag kunde inte vänta

Hur var det nu med 78 varv ?
Även om man brukar kalla skivorna 78 varvare så var ironiskt nog ingen gjord för att avspelas med exakt 78 varv. Även termen ”78” stämmer inte eftersom den hastighet som man kom överens om i och med uppkomsten växelströmsmotorn var 78,26 varv !

Varför blev det detta udda nummer

Emile Berliner bestämde genom subjektivt lyssnande den optimala hastigheten för inspelning av skivor. Denna hastighet beror på en avvägning mellan spårbredd, graverare och nål och fann att bästa resultat uppnåddes med hastigheter mellan 70 och 90 varv per minut. Berliner och Gramophone Company Ltd i England bestämde sig för att bästa ljud uppnåddes vid just 78 varv per minut och eftersom dessa två bolag dominerade marknaden så blev det standard.
- Tänk om alla standardiseringar går lika lätt

Efteråt ändrades hastigheten till 78,26 varv per minut och det var den standard som gällde ända tills shellackskivan ersattes av LP’n. Orsaken var som sagt införandet av elektrisk motor. Detta var en synkronmotor som låser hastigheten (=är synkron med) nätets frekvens som i USA är 60 Hz. Detta ger en konstant hastighet även om nätspänningen skulle variera. 60 Hz motsvarar 3600 perioder per minut och delar man detta med 46 så får man 3600/46=78,26 varv per minut.

Innan synkronmotorn så låg inspelningshastigheten någonstans mellan 70 och 85 varv per minut med några så låga som 60 och några med en hastighet på 130 varv per minut. Vi ser alltså att 78 varvare inte nödvändigtvis är 78 varvare.

Detta gav 5 min per sida

Detta gjorde att en opera blev många skivor

Skapat av: EAR 2004-11-07 14:32

Här har vi då en inspelning av Armas Järnefelt igen från slutet 20 början 30 talet.
Ta gärna en titt på texten till vänster där det står lite om Grammofonvård

Skapat av: Mattias 2004-11-07 14:34

Härligt jobbat!
Sitter kvar här i skolbänken och suger i mig.

/Mattias

Skapat av: Timbre 2004-11-07 14:42

"Instrumentets skötsel"...

Skapat av: eliot 2004-11-07 14:54

Detta är precisionsinstrument

Skapat av: EAR 2004-11-07 15:10

För den som är intresserad så kommer här en länk till en Svensk sida där det står mycket om Skivbolag
http://medlem.spray.se/filmoch78or/index.htm
Jag kommer till att hoppa lite fram och tillbaka tidsmässigt beroende på de olika skivbolagen.Nästa etikett kommer från Polydor som bildades 1946 i Tyskland ett år efter krigslutet och som fick ett dotterbolag i England 1956 och som sedemera blev ett av de stora skivbolagen framförallt av populärmusik

Skapat av: EAR 2004-11-07 15:17

Här har vi nu ett väldigt känt stycke av Beethoven på nämnda Polydor
Wilhelm Kempf spelar piano och det är Månskenssonaten
Då både Eliot och Mikael2 tagit upp det här med inspelningstid så kan om ni tittar på etiketten på höger sida se en stor I vilket i detta fallet står för sidan ett av fyra,
Stycket finns alltså på två skivor fördelat på fyra sidor = ca 10 min
För de som hade vevgrammofon räckte fjädern inte mycket längre än en sida

Skapat av: EAR 2004-11-07 15:30

Nuförtiden så kan man se klagomål på skivpriserna lite varstans.
Det var inte billigare förr kan jag tala om.
Här ser vi en svensk schlager på His Master`s Voice.Observera noga prislappen i underkant

Skapat av: eliot 2004-11-07 15:30

Nu blir du lokalpatriot

Månskensonaten tar väl längre tid än 10 min

Fyra sidor borde kunna ge 20 minuter så något liknande 16 min vore nog troligare om jag inte misstar mig - har inte kunnat hitta en skiva med tidsangivelse!

Mvh,
Eliot

Skapat av: EAR 2004-11-07 15:36

Ja du har rätt Eliot det var bara ett antagande från min sida.
Kanske dåtida komprimering Lite skämt men det stämmer nog med 16 - 20 minuter.

Skapat av: EAR 2004-11-07 15:38

Måste bara ta med baksidan på innan nämnda Showboat och Paul Robeson som jag skall berätta lite mer om

Skapat av: eliot 2004-11-07 15:40

Du verkar ha "roliga" skivor

Ho´ som va´ rädder för karar och han som
va´ rädder för kvinns

Skapat av: EAR 2004-11-07 15:46

Paul Robeson 1898 - 1976 färgad Amerikansk bassångare och skådespelare som då blev känd genom musikalen Teaterbåten mest för sin djupa basstämma
och gjorde många inspelningar främst av Negro spirituals
Lite mer att läsa här http://www.scc.rutgers.edu/njh/PaulRobeson/
Men även Operaframträdanden stod på programmet i bla Othello

Skapat av: EAR 2004-11-07 15:51

"Du verkar ha "roliga" skivor"
Ja här är mycket blandat godis
Tar med denna bilden mest för att ni skall känna till lite mer om prisbilden

Denna köpte då min far 1938 för 50 kr och då ingick två skivor
Min fars lön var då 2 kr om dagen och om man tittar innan på vad skivorna kostade så ser man att billigt var det inte

Skapat av: EAR 2004-11-07 16:15

Ett verkligt välkänt märke idag främst för sina eftertraktade Audiorör
Telefunken som bildades 1903 och firade 100 års jubileum i fjor

Här är det Anitras Tanz ur Griegs Peer Gynt med Leo Borchard som dirigent
(1899 - 1945)Som började dirigera Berliner Philharmoniker 1933

Skapat av: EAR 2004-11-07 16:43

Så får vi då förflytta oss till ett helsvenskt bolag.
Vem har inte hört om Sonora och Melodier som bedåra

Bolaget bildades 1932 av affärsmannen Erik Ljungberg(1884-1958)
Efter Eriks död 1958 togs bolaget över av svenskaPhilips som sedemera blev Phonogram AB.Idag ägs rättigheterna av Universal.
Skivan på bilden var en schlager där man kan säga att Svenskarna uppmanades att köpa obligationer för att öka på stadskassan under andra väldskriget

Skapat av: EAR 2004-11-07 17:08

Så förflyttar vi oss till andra sidan atlanten och Capitol Records som bildades av Johnny Mecer 1942.

Här är då en välkänd låt framförd av Les Paul och Mary Ford
Tror att Eliot återkommer till Les Paul då han har betytt en del för inspelningstekniken

Skapat av: EAR 2004-11-07 19:22

Återkommer då till Les Paul och frun Mary Ford.
I början på 50 talet så gjorde han en del på den tiden unika inspelningar tillsammans med sin fru
Det unika var att Les Paul använde relativt av vad man kan säga på engelska Heavy Overdubbing
vilket varit tekniskt omöjligt utan Les Pauls upptäckter.
Les Paul fortsatte att utveckla sin teknik vilket fick honom att 1954 ta kontakt med
Ampex vilket ledde till att den första Åttaspårsbandaren byggdes
Hans "uppfinning" som sedemera blev kallad Sel-Sync var det som lade grunden till våra tiders multikanalsinspelningar
Länk till lite mer läsning här
http://www.brainyencyclopedia.com/encyclopedia/l/le/les_paul.html

Skapat av: EAR 2004-11-07 19:46

När jag nu är inne på skivbolag så finns det ju ett som man inte kan undvara nämligen Decca Då de har gjort en hel drös verkligt klassiska och eftertraktade inspelningar

Här är det en svensk översättning på Londonderry Air
Decca bildades 1929 i England och det gick bra för bolaget som köpte upp det då
utfattiga bolaget Brunswick records 1932 vilket gjorde att de fick stjärnor som tex Bing Crosby i sitt stall
Sedan köpte de även upp Edison Bell och Melotone vilket gjorde att de 1939 var det enda skivbolaget i England förutom EMI

Skapat av: EAR 2004-11-07 19:58

1934 bildade Decca ett dotterbolag i USA vilket hade stor framgång i det av USA drabbade "depressionen"Mellan 1930 och 1940 lyckades Decca knyta till sig storheter som Louis Armstrong,Andrews Sisters,Chick Webb,Jimmy Dorsey mfl
1942 lanserades White Christmas-Bing Crosby vilket kom att bli världens mest sålda singel genom tiderna.
Amerikanska Rca bröt med EMI för att förenas med Decca 1958 vilket gjorde att Decca kunde sälja Elvis Presley i England under Rca Labeln.
Som de flesta känner till så har de haft ett enormt utbud av stora artister i sitt stall som jag då inte går närmare in på här.

Mera läsvärt här http://www.wordiq.com/definition/Decca_Records

Skapat av: eliot 2004-11-07 20:04

Decca gjorde någon gång sig av med sitt dotterbolag i USA (40-talet?) och när man sedan åter skulle etablera sig i USA så var varumärket DECCA upptaget. Därför använde sig DECCA av namnet London Records på sina skivor i USA.

Tyvärr undviker alla sajter att svara på när detta händer och för vinylsamlare är det oviktigt eftersom då måste man bara veta att det (oftast) finns både en DECCA och en London och de har identiska Stamper - jag återkommer om detta!

- Jag har tänkt att vi tar denna tråden fram till början på vinylen men inte längre. Sedan tar jag en annan månad och berättar om vinyl fram till c:a 1970

//Eliot

Skapat av: EAR 2004-11-07 20:06

"Decca gjorde sig av med sitt dotterbolag i USA och när man sedan åter skulle etablera sig i USA så var varumärket DECCA upptaget. Därför använde sig DECCA av namnet London Records på sina skivor i USA."
Ja där ser man så dåligt påläst jag var
Vad jag då inte förstår är varför man inte gjorde som så att man lät Decca säljas under Rca Labeln i USA

Skapat av: eliot 2004-11-07 20:19

Skapat av: eliot 2004-11-07 20:51

Informationen finns tydligen inte på internet
- så då får jag väl titta i mina böcker



...och där står heller inget årtal

Decca (USA) grundades av Jack Kapp 1934 som dotterbolag till engelska Decca som också finansierade det. Jack Kapp hade varit General Manager på Brunswick Record's där Bing Crosby hade varit hans protégé sedan 1931. Han tog med sig Bing Crosby till Decca och 1942 släppte Decca "White Christmas" av Bing Crosby som blev alla tiders största best-seller. I rask följd köpte man upp renommerade amerikanska bolag (Crystalate, Edison Bell, Vocalion mm) och blev en av de ledande företagen. Man inriktade sig främst åt musik för vita med inriktning åt pop och sving. Under varumärket blev man på 50-talet också framgångsrik inom rock&roll. 1974 blev man uppköpta av MCA - ett dotterbolag till Universal.

London är ett varumärke som Decca sedan 1950 använder för export till USA eftersom namnet Decca redan är upptaget av ett före detta, numera oberoende, dotterbolag. I princip ger Decca ut alla inspelningar på London.

Skapat av: eliot 2004-11-07 21:49

För ett tag sedan fann jag denna klenod



Det var 4 stenkakor som alla verkade vara ospelade:



Detta är amerikanska Decca

Skapat av: Bravo 2004-11-08 00:59

Det var inte bättre för, betydligt svettigare att vara skivsamlare helt klart.
Om 3,50:- kunde vara en dagslön så ger ju en snabb överslagsberäkning att en skiva idag skulle gå på ca. 800 spänn räknat på en normal inkomst.

Kom in i matchen, börja samla skivor då.

Skapat av: eliot 2004-11-08 16:28

Skapat av: EAR 2004-11-08 17:12

Nackdelen förr var som sagt att skivorna var förhållandes vis dyra.Min far var 16 år när han köpte vevisen(knappast fullbetald) i gengäld var det inte så pass svårt att nå upp till gräddhyllan vad det gällde avspelningsutrustning
Man behövde bara en vevis eller trattgrammofon
Senare när allt fanns med elektrisk drift blev allt annorlunda
Tänk på att allt som fanns i förstärkarväg var rördrivet. RÖR RULES
Det har dessutom hållt sig kvar trots trissornas intåg

Skapat av: Bravo 2004-11-09 00:48

Skapat av: eliot 2004-11-13 17:33

Skapat av: eliot 2004-11-13 18:57

Världens äldsta inspelning (1878?)

Jag skrev tidigare om the Gramophone Company Ltd:

Skapat av: eliot 2004-11-13 19:02

Det finns två Japanska företag som är intimt förknippade med de två amerikanska skivbolagen Columbia respektive (RCA) Victor.

Är det någon som vet vilka

Skapat av: EAR 2004-11-13 19:29

Är det inte JVC och Denon
Där då Denon står för Nippon-Columbia

Skapat av: eliot 2004-11-13 19:41

Visst har Du rätt

Japan Victor Company som 1927 startade som dotterbolag till Victor Talking Company, och Nippon-Columbia som mycket riktigt är mer känt som Denon. JVC bröt med RCA-Victor vid andra världskrigets utbrott och ingår sedan 1953 i Matsushita. I Japan är JVC mer känt som Victor

och texten föregås av bilden på "His Master's Voice".

Här finns lite http://www.denon.co.uk/history.htm om Denon och vi ser att de redan tidigt tillverkade skivspelare och skivor. Columbia tillkom i namnet i och med att Columbia Graphophone Company 1927 blev delägare i företaget.

Tittar man på tidpunkterna så slås man av att båda vid samma tidpunkt söker sig till Japan.

Skapat av: Timbre 2004-11-13 21:27

I våra dagar har väl Sony tagit över...

Skapat av: eliot 2004-11-13 21:53

På sätt och vis

De amerikanska bolag som gav namn till dessa japanska, dvs. RCA Victor och Columbia, ingår numera båda i Sony BMG som bildades genom sammanslagningen (50-50) av Sony Music Entertainment och Bertelsmann Music Group (BMG). Denna sammanslagning godkändes den 20 juli 2004 av EU.

Sony köpte CBS 1988 och bildade Sony Music Entertainment och 1986 blev RCA Victor uppköpt av Bertelsmann.

JVC och Denon har annars, mig veterligt, ingenting med Sony att göra

Skapat av: EAR 2004-11-13 22:01

JVC är väl ett eget bolag och Denon är väl sammankopplat med Marantz om jag inte minns fel

Skapat av: eliot 2004-11-13 22:21

JVC ingår sedan 1953 i Matsushita och Denon ingår i http://www.dm-holdings.com/eng/index.html som bildades den 14 maj, 2002.

I mars 2003 köpte D&M Holding det klassiska märket McIntosh från Clarion.
Mer finns att läsa i en http://www.stereophile.com/news/11595/.

Skapat av: eliot 2004-11-14 14:30

Jag tänkte att vi skall titta lite på Edisons företag och vad som blev av dom innan vi går vidare och tittar på hans första grammofon som faktiskt skiljde sig radikalt från andra.

Edison startade många företag men det viktigaste var nog Edison General Electric Company som grundades i april 1889. Samma år bildades också Edison Manufacturing Company.

1892 går Edison General Electric Co. samman med http://www.voltnet.com/arclamps/ae_th.shtml (som hette American Electric Company fram till 1883) och bildar http://www.ge.com/en/company/companyinfo/at_a_glance/history_story.htm. Året efter bildas ett franskt dotterbolag Compagnie Française Thomson-Houston som är ursprunget till franska http://www.thomson.net/EN/Home/Group/timeline1.htm - som numera äger RCA. Det verkar som om alla företag på något sätt hänger ihop.

1896 grundar Edison företaget National Phonograph Co. "för att tillverka fonografer för hemma underhållning".

Edison omorganiserar 1911 sina företag och slår samman National Phonograph Co. och flera andra företag, däribland Edison Manufacturing Co. till Thomas A. Edison, Inc.

I oktober 1929 kommer beslutet att stänga Edisons skivtillverkning och koncentrera sig på skivspelare för radiostationer.

Edison dör den 18 oktober 1931

Skapat av: eliot 2004-11-14 17:21

Edisons vertikalgraverade skivor



Cylindrar var som mest populära omkring 1905 varefter skivor och grammofoner och då speciellt Victrola började dominera marknaden. Detta gjorde att Columbia Records som hade börjat sälja skivor och grammofoner 1901 helt slutade tillverka cylindrar omkring 1912. Edison Company satsade emellertid fortfarande helt på cylinder fonografen men det fanns medarbetare inom företaget som såg med oro på utvecklingen och själva i hemlighet började utvecka både spelare och skivor. Dr. Jonas Aylsworth, chefkemist hos Edison började utveckla ett plastmaterial för skivorna som skulle göra att deras skivor skulle låta bättre än de vanliga schellack skivorna som lätt blev både slitna och skeva. Man ville också använda vertikal gravering så att nålen skulle röra sig upp och ner som i en "berg och dalbana" istället för från sida till sida. Man hävdade att detta var bättre men man hade egentligen inget val då Victor och Columbia fortfarande satt på patenträttigheter för lateral skivinspelning. 10 tums skivor skulle spela 5 minuter per sida vid c:a 80 varv per minut. Även om Edisons medarbetare arbetade på projektet i smyg så fick Edison nys om det och tog själv kontrollen över projektet. Den största nyheten på Edisons skivspelare var diamantnålen och den flytande upphägningen för in- och avspelningsenheten. Detta gjorde att man kunde höra detaljer och ha en ljudnivå som inte tidigare varit möjlig.



Grammofonen, eller som han kallade den Edison Disc Phonograph, presenterades 1911 för pressen. För att undvika patentstridigheter så hänvisades till Edisons ursprungliga patent från 1878. Lanseringen var för tidig och de första apparaterna fungerade inte riktigt och det fanns knappast några skivor att spela. Efter att ha fått igång en skivproduktion och förbättrat apparaterna så tog försäljningen fart i slutet av 1913. Först presenterades tre grundmodeller med pris mellan $150 och $250 vilket sedan utvidgades med både dyrare och billigare modeller. Priset för en skiva var $1.35 to $2.25 vilket var dyrare än schellack skivor. För att visa på skivornas överlägsenhet så hävdade Edison att hans skivor kunde spelas 1000 gånger utan kvalitetsförlust.



Edisons skivor måste ha tätt sig konstiga för allmänheten som var vana vid skivor från Victor och Columbia. Nästan en kvarts tum tjocka (6 mm) och bara avspelbara på dyra Edison apparater som det i sin tur var ont om gjorde att det tog lång tid för att bli helt accepterat

Här ser vi en Edison Disc Phonograph Sheraton Model S19 som när den kom 1919 kostade $195

Edison Disc Phonograph Sheraton Model S19 från 1919

Den har plats för 36 skivor och kostar nu om man skulle vilja köpa den $1,595
Vi ser att membranet som sig bör är horisontelt och därmed vinkelrätt mot nålens rörelse.

Som jämförelse ser vi nedan en Victor från 1910 som har membranet vertikalt och det är ju det vi är vana vid

En original Victor grammofon från c:a 1910, med internt horn.
Volymen reglerades genom att öppna eller stänga dörrarna.

Skapat av: eliot 2004-11-14 18:28

Brunswick Records
Edison var inte de enda - och faktiskt inte heller de första - som använde vertikalt graverade skivor. Brunswick-Balke-Collender, nuvarande http://www.brunswick.com/index.html, som på den tiden producerade allt mellan piano och sportutrustning bestämde sig 1916 för att även tillverka grammofoner och skivor. De första "Brunswick Records" var vertikalt graverade och såldes i blygsamt antal. Detta ändrades i januari 1920 då en ny serie av "Brunswick Records" introducerades som använde den gängse vertikala graveringen som då hade blivit standard för 78 varvare.


Etiketter från i början till mitten på 20-talet

Kraftig marknadsföring gjorde att Brunswick på bara några år blev en av amerikas största skivbolag och då Columbia 1921 blev tvingad i konkurs så var man tillsammans med Victor Talking Machine Company största skivbolag. Edison hade vid denna tidpunkt bara en relativt blygsam del av marknaden.
Columbia kom tillbaka men var 1925 inte längre ett amerikanskt bolag utan ett dotterbolag till engelska Columbia Ltd.



1925 annoncerade Brunswick att de skulle producera en revolutionär ny typ av grammofon som de kallade "the Brunswick Panatrope". Denna konverterade nålens mekaniska vibrationer till en elektrisk signal som kunde förstärkas av rörförstärkare och spelas med högre volym genom högtalare. Förstärkarelektroniken var konstruerad och levererad av RCA. "Brunswick Panatrope" visades på concerter över hela USA och var en sensation. Detta blev mycket omtalat och kompositören Ottorino Respighi valde just denna till att spela upp fågelkvittret i sin komposition "The Pines of Rome".

1930 sålde B-B-C skiv- och radio-delen till Warner Brothers Pictures. Jack Kapp som var General Manager på Brunswick Record's upptäckte Bing Crosby 1931. När Brunswick blev uppköpt av Decca så tog han med sig Bing Crosby till Decca.

Hör en del av http://www.sfmuseum.org/ftp/brevities.mp3, i MP3, med Irving Mills and his Hotsy Totsy Gang, presenterad av Brunswick Panatrope. Inspelning är från omkring 1930 och var tänkt som reklamsändning.

Skapat av: eliot 2004-11-14 22:53

Pathé Frères Phonograph Co.



Pathé grundades av bröderna Charles & Emile Pathé som ägde en framgångsrik bistro i Paris. Omkring 1890 såg de en Edison fonograf och de bestämde direkt att detta var en attraktion som de ville ha på sin bistro. Denna tidiga fonograf tilldrog sig så mycket uppmärksamhet att det bildades kö för att lyssna på den. De fick även förfrågan var man kunde köpa en sådan. Bröderna beslöt sig då att istället för att ge affären till Edison så skulle de sälja egna. Redan 1894 började de sälja egna fonografer som byggde på Edisons design. Snart började de också göra egna inspelningar och redan 1896 hade de inspelningsstudio inte bara i Paris utan också i London, Milano och Moskva. 1899 innehöll Pathé katalogen 1500 titlar! Deras cylindrar fanns i två utföranden, 2 minuter (standard) och 4 minuter Celeste (extra stor). Pathé verkar ha varit det första bolag att spela in den berömde Enrico Caruso i samarbete med ett italienskt bolag.

En annan inkomstkälla för bröderna Pathé var "Salon du Phonographe" på fashionabla Boulevard des Italiens i Paris. Här kunde man kosta de senaste ljudupptagningarna - naturligtvis till en kostnad. Rader med bekväma stolar framför träskåp som hade "lyssningsrör", en nummerskiva och ett myntinkast. Man stoppade i ett mynt, man slog önskat nummer och inom 10 sekunder kunde man höra den valda låten. Det var naturligtvis ingen riktig "jukebox" utan i källaren nedanför fanns det fullt med cylindrar och personal som snabbt letade reda på cyllindrar och spelade dessa.



1905 började de intressera sig för grammofoner och skivor och i oktober 1906 startades skivproduktionen. Deras skivor liknade inga andra! De var vertikalt graverade, spåren var bredare än på något annat bolag vilket krävde en speciell sfärisk nål. Skivorna startade innifrån nära centrum, istället för omvänt. Skivorna roterade med en hastighet på 90 varv per minut istället för det vanliga 80 eller 78. Antagligen hade man gjort allting så annorlunda för att undvika patentintrång. Även skivstorleken var inte den vanliga. I vanliga fall förekom skivor i tre storlekar: 5", 10" och 12", medan Pathé hade storlekarna 8.5", 11", 14" och 20". Det förstår sig självt att dessa skivor inte gick att spela av på andra grammofoner och vice versa.



God marknadsföring gjorde att deras grammofoner och skivor sålde bra i frankrike men lyckades inte slå sig in på någon annan marknad. Pathé fortsatte även att tillverka cylindrar fram till 1914.

1920 presenterade man en ny serie skivor som var lateralt graverade och kompatibla med andra skivspelare. Dessa skivor fick namnet "Pathé Actuelle". Det dröjde inte mer än några år innan man sålde fler skivor av denna sorten än av de gamla vertikal graverade skivorna. Man fortsatte emellertid att tillverka dessa fram till 1932.

Engelska Pathé såldes 1928 till Columbia Records Ltd och amerikanska Pathé gick året efter samman med andra bolag och bildade American Record Company, ARC. Under depressionen 1932 var ARC "king of the 3 records for a dollar" och sålde 6 miljoner skivor, dubbelt så många som RCA Victor. 1934 köpte ARC upp hela Columbia skivkatalog och 1938 blev man en del i Columbia Broadcasting System (CBS). Samma år köpte CBS också upp sin tidigare ägare Columbia Records.

Skapat av: eliot 2004-11-27 19:16

Columbia
Hösten 1880 vinner Alexander Graham Bell det prestigefyllda Volta priset på 50,000 franc från den franska staten och pengarna använder han till att skapa "Volta Laboratory Association" med ett laboratorium för forskning om inspelning och överförande av ljud. Bells kusin Chichester Bell och Charles Tainter får i uppdrag att förbättra Edisons fonograf och 1885 presenterar de resultatet som de gav namnet grafofon. De hade bytt ut stanniolen mot vaxcylindrar och de drev rullens rotation med hjälp av en symaskinstrampa så att hastigheten skulle vara samma vid uppspelningen som vid inspelningen.
Tainter gav nu Bergman & Co. i New York i uppdrag att bygga en förserie på 6 grafofoner. Dessa blev färdiga i januari 1886 och den 6 januari 1886 omvandlades the Volta Association i ett Aktiebolag http://www.cr.nps.gov/nr/travel/wash/dc14.htm. Patenträttigheterna säljs till ett gäng företagsledare i Philadelphia och i maj 1887 bildas the American Graphophone Company i Washington, D.C. för att utveckla och förbättra grafofonen. Det byggs nu också en liten fabrik i Bridgeport, Connecticut med en kapacitet på tre eller fyra maskiner om dagen.



I ett försök att gå samman med Edison så demonstrerar the American Graphophone Company den nya förbättrade grafofonen. Tainter motsatte sig samgåendet och trodde att om de visade hans grafofon för Edison så skulle detta få denne att återuppta arbetet på hans gamla fonograf som han hade lagt åt sidan sedan 1879. Tainter hade rätt!

Edison startade ett nytt företag, the Edison Phonograph Works, i slutet på april 1887 och kunde presentera en Improved Phonograph redan i maj. I slutet på juni sålde Edison sitt företag till Jesse Lippincott för $500,000 och den 14. juli 1887 grundade denne the North American Phonograph Co. The American Graphophone Co. undertecknade i mars 1888 ett avtal med the North American Phonograph Co. som gav Lippincott ensamrätten att hyra ut eller sälja grafofoner och på det viset låg försäljning och marknadsföring för båda fonografer och grafofoner hos ett och samma företag.

Företaget arbetade enligt franchise principen och tillhandahöll utrustning mm till 30 lokala återförsäljare över hela USA. Däribland fanns Columbia Phonograph Company som grundades 15 januari 1889 av Edward Easton för försäljning inom bl.a. Washington D.C. Detta företag lyckades där andra misslyckades och det berodde på att man satsade på musik i stället för dikteringsmaskiner. Easton hade redan 1890 en ensidig katalog med inspelningar som ökade till 10 sidor 1891 och 32 sidor 1893.

Lippincott blev allvarligt sjuk hösten 1890 och dog 1891 och då bröt sig the American Graphophone Co. loss från North American Phonograph Co. som nu uteslutande sålde Edisons apparater. 1893 tog Columbia Phonograph Co. över American Graphophone Co. som nu blev tillverkningsgrenen av Columbia.



Engelska Columbia Graphophone Company Ltd grundades redan 1889 som en sidogren till Edward Eastons District of Columbia Phonograph Company.

Skapat av: eliot 2004-11-27 22:13

Det fortsatte att gå dåligt för North American Phonograph Co. och 1894 förklarade Edison, som var den störste fodringsägaren, företaget i konkurs vilket gjorde att han kunde köpa tillbaka patenträttigheterna till sina egna uppfinningar.

När nu Easton var direktör för American Graphophone Co. beslöt han sig för att gå till rättegång mot sitt eget Columbia Phonograph Co. för att de sålde Edisons fonografer som inkräktade på det ursprungliga vaxcylinderpatentet från Volta Lab. Hans strategi lyckades när Columbia blev dömt och Bell&Tainters patent vann laga kraft över Edisons Improved phonograph. På så vis tvingades Edison 1896 gå med på ett avtal med Easton om att dela patent. Detta gjorde att Easton kunde sluta tillverka sina äldre konstruktioner och gå över till att tillverka apparater och musik cylindrar enligt Edisons senaste patent. Columbia Phonograph Co. kallade fortfarande sina apparater grafofoner men de var nu billiga fjäderdrivna maskiner som t.ex. 1897 års Eagle modell som kostade $10 utan låda och $12 med låda.



....och så lyfter vi på locket


COLUMBIA PHONOGRAPH TYPE B EAGLE GRAPHOPHONE 1897

Skapat av: eliot 2004-11-28 02:38

Columbia Phonograph Co. hade med intresse följt utvecklingen av Berliners Grammofon och i slutet på 1901 presenterade de sin version med namnet "Columbia Disc Graphophone". Den använde också laterala spår och liknade Victors produkt i så hög grad att den orsakade förvirring. Den inkräktade naturligtvis också på Berliners patent och detta ledde i december 1903 till en överenskommelse mellan the American Graphophone Company (Columbia) och Victor Talking Machine Company om ömsesidigt utbyte av licenser. Denna överenskommelse gjorde att Columbia nu var i samma position som Victor och det var mer en fråga om vem som kunde utnyttja tillfället bäst.



Vi ser här en "Columbia Disc Graphophone" från 1903





....och här ser vi innanmätet:



1906 tar Columbia fram en dubbelsidig skiva.

Här ser vi en Columbia Graphophone BII från 1910



.... och en Columbia Grafonola 150 från 1916. Grafonola var Columbias svar på Victrola



Det hade länge funnits ett missnöje med namnet på företaget som var Columbia Phonograph Company till skillnad från den engelska filialen som hette Columbia Graphophone Company Ltd. Apparaterna gick under beteckningen Graphophone och de tillverkades av American Graphophone Company. 1918 strukturerade man därför om företaget och Columbia Phonograph Company och American Graphophone Company gick samman och bildade Columbia Graphophone Manufacturing Company.

Vi ser här några exempel på skivetiketten före namnbytet och efter

Skapat av: eliot 2004-11-28 02:44

American Graphophone Company tillverkade emellertid fortfarande maskiner för cylindrar och här ser vi en Columbia graphophone från 1905



....och när vi öppnar locket så ser vi ....

Skapat av: eliot 2004-11-28 02:46

Här ser vi den i all sin glans

Skapat av: eliot 2004-11-28 10:47

Columbias grundare Edward Easton dog 1915. Omkring 1922 började det allmänt gå dåligt för industrin och detta träffade Columbia hårdare än andra bolag. I förhållande till Victor använde man sig mer av underleverantörer och felkalkulering hade lett till ohanterligt stort lager. Man hade nämligen inte räknat med att radion skulle påverka försäljningen så som den gjorde.

I december 1922 tvingas Columbia Graphophone Manufacturing Company sälja sitt lönsamma engelska dotterbolag Columbia Graphophone Company Ltd. till dess ansvarige direktör Louis Sterling och hans finansiärer.

I december 1923 överstiger ändå skulden $21 miljoner (med tillgångar på $19 miljoner) och fodringsägarna anhåller om konkurs. Louis Sterling och engelska Columbia Graphophone Co., Ltd. köper nu ut moderbolaget för $2.5 miljoner och organiserar om det till Columbia Phonograph Co., Inc.

Man introducerar nu också det välkända varumärket ("Magic Notes") med två noter som vi ser på dessa amerikanska etiketter från omkring 1925:


http://www.redhotjazz.com/bessie.html anses vara tidernas största Jazzsångerska

Vid denna tid införde man också olika metallfärger på etiketterna (brons för populärmusik) och numreringen fick ändelsen D.

De brittiska ägarna bildar i oktober 1925 Columbia International, Ltd. som kontrollerar både den engelska och den amerikanska grenen av Columbia samt även en nyförvärvade grupp av tyska företag som tidigare ägts av Carl Lindström. Columbia expanderar och 1927 tar amerikanska Columbia över ett radionätverk, United Independent Broadcasters som man döper om till Columbia Phonograph Broadcasting System. Nätverket fortsatte emellertid att förlora pengar och i januari 1929 såldes det till ett gäng privata investorer. Man bytte nu namn till Columbia Broadcasting System, CBS och blev snart lönsamt. De följande nio åren var Columbia Phonograph Co., Inc. ("Columbia Records") och CBS oberoende bolag.

Man brukar säga att den stora depressionen ("great depression") varade mellan 1929 och andra världskrigets utbrott 1939. American Record Company, ARC, som ägde Brunswick köpte Columbia 1934 och blev i sin tur 1938 uppköpta av Columbia Broadcasting System (CBS) - det tidigare dotterbolaget. 1938 var radio en viktig del i underhållningsindustrin medan skivindustrin fortfarande höll på att återhämta sig. Skivbolaget kallade sig nu Columbia Recording Corporation.

Skapat av: Timbre 2004-11-28 11:31

Det känns som att historiens vingslag går i cirklar. Trettiotalets radiovågor och dagens Internet med hämtningsbara musikfiler. Musiken är viktig för människan.

Skapat av: eliot 2004-11-28 14:14

Du har helt rätt - det påminner i mångt och mycket om dagens situation

Det är många företag som gått under på grund av felbedömningar och just nu är det väl ingen som riktigt vet hur det kommer att se ut med "skivor" om en 10 år.

Det är lätt att vara efterklok men utan facit i hand så är det inte lätt att veta

Skapat av: eliot 2004-11-28 16:02

Engelska Columbia Graphophone Company Ltd grundades redan 1889 som en sidogren till Edward Eastons Columbia Phonograph Company och det bibehöll faktiskt detta namn ända in på 60-talet. Jag har faktiskt några klassiska mono EP-skivor (45 varv) från 50-talet där det står på baksidan:


Louis Sterling grundade redan 1904 the Sterling Record Company och hade därför en lång erfarenhet av skivbranchen när han 1914 kom till Columbia Graphophone Company Ltd. som verkställande direktör. Han hade alltså varit vd för europeiska Columbia sedan 1914 när han 1922 tillsammans med finansiärer köpte bolaget. 1924 hjälper han till att rädda moderbolaget i Amerika och lyckas även få till ett lisenceavtal med AT&T Western Electric System:

Skapat av: eliot 2004-11-28 16:21

Jag tänkte vi skulle titta lite på hur skivor och skivfodral såg ut hos Columbia Graphophone Co., Ltd.







För att kunna spela skivorna behövdes nålar



som fanns i olika hårdhetsgrad

Skapat av: eliot 2004-11-28 23:52

RCA Victor, The Gramophone Company Ltd. & Deutsche Grammophon Gesellschaft
Dessa bolag kan alla härleda sitt ursprung till Emile Berliner

Vi har tidigare följt Emile Berliner och Eldridge Johnson fram till bildandet av the Victor Talking Machine Company den 3 oktober 1901. Detta företag var egentligen ett nytt företag och inte bara ett namnbyte. Det var en sammanslagning av Eldridge Johnsons företag och Berliners intressen och då Johnson hade haft ett framgångsrikt år bakom sig fick han majoriteten och blev företagets president.

Här ser vi företagets allra första produkter


Huvudkontor och fabrik var beläget på 114 N. Front Street i Camden, New Jersey, medan försäljningsorganisationen var i Philadelphia. Inspelningar och tillverkning av matriser var ursprungligen också i Philadelphia medan skivorna pressades av Duranoid Mfg. Co. in Newark, New Jersey.


Victor's första fabrik på 114 N. Front Street i Camden, New Jersey.

Redan året efter började Victor Talking Machine Company själv pressa skivor i Camden och snart flyttade mer och mer av verksamhet till dit. 1907 var all verksamhet förlagd till Camden och det var också nu som man själva började tillverka kabinett.

Victor Monarch tillverkades mellan 1901 och 1905 hade en 10 tums skivtallrik avpassad för de nya 10 tums Monarch skivorna som spelade dubbelt så länge som de äldre 7 tums men de kostade även dubbelt så mycket. Här ser vi två sådana grammofoner från 1904



Nedanstående grammofon är en Victor III från 1913





...och här ser vi det fina detaljarbetet



Vi slutar vår bildkavalkad med bilder på två Victrola från 1918. Som vi kommer ihåg så utmärker sig en Victrola genom att den är mer som en möbel med inbyggt horn. Detta är en Victor Victrola VI



.... och här har vi en Victor Victrola XIV

Skapat av: eliot 2004-11-29 02:05

Victor Talking Machine Company skiljde sig tidigt från de andra bolagen genom att erbjuda artister av hög klass som nedanstående annons i "Cosmopolitan" från 1904 visar


Detta var egentligen en mans förtjänst: http://www.ieee-virtual-museum.org/collection/people.php?taid=&id=1234683&lid=1 (1873-1951). Redan 1891, som tonåring, arbetade han tillsammans med Charles Tainter med att spela in cylindrar till http://xroads.virginia.edu/~MA96/WCE/title.html 1893. Han var allt i allo, letade reda på nya sångare, förberedde inspelningen och skötte utrustningen, ackompanjerade på piano mm.

Fred Gaisberg arbetade sedan hos Emile Berliner som pianoackompanjatör och övervakade inspelningar och våren 1898 fick han i uppdrag att åka till Gramophone Company Ltd i London för att hjälpa till med uppbyggandet av inspelningslokaler och ta kontakt med artister. Gramophone Company Ltd hade grundats året innan och då snart komplikationer uppstod besökte Eldridge Johnson det nya företaget i juli 1898. Resultatet blev att Johnson sålde rättigheterna till några av sina patent och gick med på att sälja delar och komponenter direkt.

I december 1898 grundar Emile Berliner tillsammans med sin bror Joseph Deutsche Grammophon Gesellschaft i Hannover och bygger upp en fabrik för tillverkning av matriser och pressning av skivor.

Gramophone Company sätter nu samman delarna man får från Victor i Amerika till färdiga Grammofoner. Man arrangerar också att få skivor pressade i Hannover från matriser gjorda i Camden eller i deras nya lokaler i London.

Enligt en historia så hörde Gaisberg Caruso sjunga och var fast besluten att spela in när han sjöng ett program av arier. Caruso förväntade sig en stor summa pengar för ett kontrakt men Gaisbergs chefer vägrar godkänna utgiften. Gaisberg gör ändå inspelningen i ett hotelrum i Milano och fick sedan tillfredställelsen att uppleva Carusos berömmelse och hans bidrag till skivornas finansiella succe. Gaisberg behöll sin tjänst som "senior recording expert" hos the Gramophone Company enda fram till 1939.

Så här kunde det se ut vid en inspelning

Skapat av: eliot 2004-11-29 09:23

För Victor var kvalitén på inspelningarna viktigt och man införde från allra första början en etikett som man kallade "Red Seal" och som med tiden kom att symbolisera högkvalitativa inspelningar med de bästa artisterna.

Som vi sett började allt i amerika men europa tog snart ledningen när det gällde inspelningar. De flesta tidiga Red Seal skivor hade matriser som var från europa och detta fick en höjdpunkt när man i mars 1902 släppte Gramophone Company's inspelning av Caruso. Här ser vi skivkatalogen från januari 1909


New Victor Record Catalogue (January 1909), 126 sidor med skivor och artiser.

Man började ge ut fler och fler skivor och från 1919 kom det en katalog varje månad med nya skivor



....och från 1923 kom det till och med varje vecka



....och det började också dyka upp tidningar som Phonograph Monthly Review som kom ut första gången i oktober 1926.

Skapat av: eliot 2004-11-29 10:40

Det börjar att bli lite stressigt då det ju bara återstår två dagar i denna månaden

Skapat av: eliot 2004-11-30 00:44

Här är en av de första inspelningarna som gjordes med Caruso i Milano av Fred Gaisberg och the Gramophone Company


Enrico CARUSO 1902 Cavalleria Rusticana: Non t'amo piu
(Matrix:2877 -Milan- 30.Nov.1902)

Här är ännu en inspelning med Caruso som gjordes något år senare


Enrico CARUSO + Melba 1907 La Bohème: O Soave Fanciulla
(Matrix:C 4326-1 -New York- 24.Mar.1907)

....och vi ser att detta är en Red Seal skiva inspelad i New York.

Här ser vi två inspelningar med den kände Violinisten Mischa Elman (1891-1967) där den första är från omkring 1910 och den andra från 1920


Redan på den tiden skilde man populärmusik, som hade svart etikett ("black label") och var billigare mot klassisk musik som gavs ut på den exklusiva röda etiketten ("Red Seal"). Vi kan här följa etikettens utveckling från 1902 till c:a 1925


...och etiketten på de sista fullständigt akustiska inspelningarna:



I september 1908 tillkännagav Victor, att de skulle ge ut ett begränsat antal dubbelsidiga skivor med svart etikett. Priserna var

• 10" enkelsidig $.60 dubbelsidig $.75
• 12" enkelsidig $1.00 dubbelsidig $1.25

Columbia hade tvingat dom till det med sina låga priser. Vi ser att de två sista "black label" skivorna avbildade ovan är dubbelsidiga.
Red Seal skivorna kom först som dubbelsidiga 1923 då Victor hade haft svårigheter att enas med artisterna.

Skapat av: Bravo 2004-11-30 01:16

Varför kan det inte göras snygga produkter idag, SF undantagen, när man kunde förr, vilka arbeten på dessa spelare.

Kan man inte köra denna historielektion över två månader "eliot"?
Matnyttigt värre.

Skapat av: eliot 2004-11-30 01:44

Tack "Bravo" - vi får se

Victor satsade enormt mycket på reklam och vad vore mer passande än att visa lite Julreklam från förra seklets början






På den sista bilden ser vi Caruso som en stöddig typ bakom pulpeten.

Skapat av: Bravo 2004-11-30 03:27

Tjusigt värre, jul och musik, naturligtvis hör detta ihop.

Skapat av: eliot 2004-11-30 03:28

De första elektriskt inspelade skivorna kom 1925 och de krävde modernare skivspelare för att dra full nytta av inspelningens utökade frekvensomfång och dynamik. Victor kallade dessa inspelningar Orthophonic och det är ett uttryck som jag ofta undrat över då alla RCA Living Stereo skivor har texten: Stereo-Orthophonic High Fidelity Recording.

I slutet på 1925 presenterade Victor Talking Machine Company fyra ortofoniska modeller varav den största Credenza såg ut så här





Det är mycket fint träarbete som vi ser här



De nya skivorna var gjorda med mikrofon som ersatte de gamla inspelningshornen som man använt tidigare. Elektricitet användes bara för att göra inspelningen i studion och de nya apparaterna använde inte elektricitet för att återskapa ljudet. De byggde fortfarande på mekaniska principer som hade blivit förfinade under tiden

De nya Ortofoniska inspelningarna hade kraftigare volym och var mer verklighetstrogna än de äldre akustiska inspelningarna. I jämförelse lät de gamla akustiska inspelningarna tunna om man spelade dom på de äldre spelarna.

Här är etiketten på de nya "ortofoniska" skivorna



Kunderna var tvungna att lägga beställningar vilket gjorde att många var sålda innan årets slut vilket gjorde att 1925 blev ett utmärkt år vilket kan jämföras med året innan som var hade varit katastrofalt dåligt. 1924 hade nämligen RCA presenterat en imponerande linje av radiomottagare, däribland Radiola. De hade understött detta med en årslång reklamkampanj vilket hade fått drastiska konsekvenser för Victor som för första gången blev sittande på lager.

Skapat av: eliot 2004-11-30 03:33

I mars 1927 presenterad Victor Talking Machine Company den första skivväxlare med orden

Skapat av: Bravo 2004-11-30 04:15

Uttrycket "Orthophonic" går nog mycket väl att förklara misstänker jag.
Orto- kommer från latinet eg. grekiskan och har en betydelse av flera som betyder riktigt eller korrekt. I sammanbindnigar får då ordet lite olika innebörd beroende på vad det handlar om som ortografi, rättstavning, ortofoni, rätt uttal eller egentligen i vidsträktare betydelse, uttalslära.
Här handlar det nog överfört om naturtrogen återgivning, eller kunskapen att reproducera en korrekt ljudåtergivning, dvs korrekt återgiven avskrift, (ortograf = korrekt skrivare, graf = maskin som återger någonting)
Så

Skapat av: K-man 2004-11-30 10:21

På allmän begäran...

Då det fortfarande kvarstår en del godis i denna "avhandling" så låter vi den fortlöpa in i December....och om, jag säger OM den blir "klar" i mitten av december så låter vi nostalgiavdelningen få lite julefrid

....så kör på!

Vänligen
\\K-man

Skapat av: EAR 2004-12-01 01:11

Bra K-man att du låter Eliot fortsätta att berätta för oss så vi får lite kött på våra historieben För att inte tala om alla kanonbilder
MVH/Mats

Skapat av: eliot 2004-12-01 10:30

Tack

Håller just nu på att ta reda på lite mer information om de första elektriska skivspelarna, "Electrola", och jag letar naturligtvis efter bra bilder. Det är faktiskt inte så lätt att hitta bilder och det har tagit mycket tid . Auktionssajter har visat sig vara bra! När man sedan hittar fantastiska bilder så är det värt besväret

Det har hänt att jag i efterhand har hittat bilder som skulle passat in tidigare, eller varit bättre än de bilder jag använt tidigare och då har jag varit fräck nog att ibland komplettera tidigare inlägg. I går lade jag in lite bilder på etiketter på sidorna 7&8

//Eliot

Skapat av: eliot 2004-12-05 16:13

Det var inte bara i Amerika som radion blev populär.

http://www.fsfl.se/nyheter/index.php har en http://www.fsfl.se/backspegel/kronologi.html där man kan följa utvecklingen i Sverige och från 1924 kommer följande citat:



Från samma år hämtar vi denna annons



Häftiga högtalare - man kan nog se varifrån B&W fick sin inspiration till sina Emphasis högtalare

Skapat av: eliot 2004-12-06 00:49

Vi skall nu göra en liten tillbakablick

1904 uppfann John Ambrose Fleming det första praktiska elektronröret, 'The Fleming Valve'. Det var en diod och bestod bara av två elektroder. Ordet "valve" som betyder ventil kom sedermera i brittisk engelska att bli synonym för elektronrör.

Genom att lägga till ett galler till Flemings diod skapade http://www.leedeforest.org/ (1873-1961) trioden. Med det extra gallret kunde han kontrollera och förstärka signalen - radioröret var fött och med det också vår hobby.

Vi ser här hans patentansökan från januari 1907


Följande månad bildade han De Forest Radio Telephone Company. 1908 iscensatte han radiosändning från Eiffel tornet i Paris som kunde mottas 75 mil bort. Här ser vi honom när han sänder skivinspelningar



Som ni ser kallade man det "radiotelefoni"

Han sålde 1917 rättigheten till sin uppfinning till American Telephone and Telegraph Company (AT&T).

Vi har nu återfunnit (den röda) tråden för det var på Western Electric, ett dotterbolag till AT&T som man hade utvecklat det elektriska inspelningssystemet.



http://www.westernelectric.com/ ingick sedan 1882 i The American Bell Telephone Company som 1899 blev American Telephone & Telegraph, AT&T och utgjorde tillverkningssidan av detta gigantiska företag som också går under beteckningen http://www.bellsystemmemorial.com/capsule_bell_system.html eller Ma Bell.


Western Electric är nog för oss mer känd som tillverkare av de berömda triodrören 300B


300A som var föregångare till 300B tillverkades av Western Electric första gången 1933 och 1938 kom så 300B som är identisk till 300A men med en ny sockel. Western Electric tillverkade röret fram till 1988 och efter att tillverkningen legat nere i nästan 10 år så återupptogs tillverkningen av http://www.westernelectric.com/300B/specs300Bindex.html, ett tidigare dotterbolag till Western Electric.

Tillägg: Jag var tvungen att ta med denna bilden

Det är Edwin H. Armstrong som skänker sin fru en portable superheterodynmottagare - världens första bärbara radio någon gång strax efter första världskriget. Armstrong var den som bidrog mest till radions tidiga utveckling och konstruerade superheterodynkretsen under första världskriget och uppfann FM-radion 1933.

Skapat av: eliot 2004-12-06 03:17

Forskningsavdelningen på Western Electric var Bell Labs som sedan kom att göra sig känd genom otaliga nobelpris varav nog transistorn för vår del är den viktigaste. 1916 utvecklade man kondensatormikrofonen som man i patentansökan gav namnet "Telephone Transmitter".

Man arbetade även på att utveckla rörförstärkare och den första stora demonstrationen av deras ”Public Address” system på årsdagen av första världskrigets slut den 11 november 1921 var mycket lyckad. Firandet hölls samtidigt i New York City, Washington D.C. och i San Francisco som var förbundna med varandra med telefonledningar och de nya förstärkarna, mikrofonerna och högtalarna som utvecklats på Bell Labs gjorde att 100 000 tals människor kunde lyssna.

Vid detta laboratorium hade två ingenjörer Maxfield och Harrison utvecklat en komplett elektrisk inspelningsutrustning som skulle förbättra frekvensområdet från mediokra 250-2500 Hz - som var möjligt med den tidigare akustiska inspelningstekniken – till 50-6000 Hz.



När man nu skulle spela in på elektrisk väg så var man tvungen att bestämma med vilken hastighet som man skulle spela inspelningen. Victor använde 78 varv per minut, Edison 80 varv per minut medan andra använde 82 varv per minut. Om Maxfield och Harrison ville få sitt system antaget av Victor som var den största tillverkaren så var 78 varv per minut lämpligt.

Som jag skrev tidigare blev hastigheten 78,26 varv per minut eftersom skivan drevs av en synkronmotor som låste hastigheten till nätets frekvens som i USA är 60 Hz. Detta ger en konstant hastighet även om nätspänningen skulle variera. 60 Hz motsvarar 3600 perioder per minut och delar man detta med 46 så får man 3600/46=78,26 varv per minut.

Western Electric licenserar ut sitt system till amerikanska bolag vilket gör att Columbia Graphophon Co. Ltd och Louis Sterling köper upp amerikanska Columbia för att komma i åtnjutande av den nya tekniken som är så överlägsen den gamla.

Både Victor och Columbia kom ut med sina första elektriska inspelningar 1925. Här ser vi Art Gillham, "the Wispering Pianist", när han gör en elektrisk inspelning detta år. Om man skall tolka hans "nick" så lät han kanske som Keith Jarret när han spelade



och så här såg skivan ut

Skapat av: eliot 2004-12-06 17:43

Den nya tekniken spred sig snabbt och redan i maj 1926 spelade engelska Columbia in Willem Mengelberg och Concertgebouw Orchestra i Amsterdam



Willem Mengelberg var fascinerad av den nya tekniken och här ser vi när han inspekterar graveringen 1926



Detta är skivomslaget till inspelningen av Tchaikovsky Symfoni no. 5 som spelades in i den 10. maj 1928.
- Boxen innehöll 7 stycken 12" 78 varvs skivor

Skapat av: eliot 2004-12-07 02:41

För Victor förlöpte 1924 som väntat fram till hösten då försäljningssiffrorna sjönk kraftigt och fortsatte så under vintern och våren 1925. Efter drastiska åtgärder lyckades man slutligen bli av med en stor del av sitt lager men man insåg att något måste göras. Man visste att klart förbättrad ljudåtergivningsteknik var på väg. Deras egna ingenjörer arbetade tillsammans med Westinghouse på exponentialhorn. Förutom att licensera Western Electric för deras elektriska inspelningssystem skrev man nu kontrakt med RCA för att bygga in deras radiochassi i framtida apparater och att kunna utnyttja deras teknik för elektrisk återgivning av skivor.

Modellerna som Victor introducerade hösten 1925 var av olika slag.

• Det fanns instrument som spelade av skivorna akustiskt genom fulla eller modifierade ortofoniska horn. Dessa kallades Victrola. De levererades standardmässigt med fjäderdrift men kunde fås med elektrisk motor.
• Det fanns instrument som spelade av skivorna elektriskt genom ortofoniskt horn eller med dynamisk högtalare. De kallades Electrola och levererades med elektrisk motor.
• Det fanns radio-skivspelarkombinationer där radiodelen motsvarade RCA's Radiola modeller.

Några av apparaterna som hade väntats hösten 1925 dök först upp sent på våren 1926 och det var främst de dyrare radiokombinationerna.

Det var emellertid de ortofoniska Victrola med akustisk ljudåtergivning som blev mest uppmärksammade hösten 1925 och våren 1926.
- Här ser vi http://www.garlic.com/~tgracyk/credenza.htm till en sådan modell



där jag fann denna skissen



Här ser man kanske tydligare hur hornet fungerar



Sound Box eller Reproducer - kärt barn har många namn - motsvarar vår pickup och fanns i mer eller mindre sofistikerade variationer. Man kommer osökt att tänka på moderna pickuper som ju kan kosta lika mycket som hela anläggningar



Till de nya elektriskt inspelade skivorna behövdes det en Sound Box med ett nytt membran som kunde återge det utökade frekvensområdet. Victrola Orthophonic Reproducer introducerades 1925.



Den hade ett membran av duraluminium. Många samlare hävdar att skivor som avspelas på en riktigt restaurerad ortofonisk Victrola låter som om artisten är i rummet.

Skapat av: eliot 2004-12-08 00:23

När man nu kunde spela in elektriskt så fanns det plötsligt möjlighet att på elektronisk väg korrigera mikrofonens frekvensgång och styra gravernålen på olika vis. Allt var naturligtvis tvunget att ske i realtid då det ännu inte fanns ett sätt att lagra inspelningar förutom just på skiva.

Man kunde gravera enligt två metoder, med konstant amplitud eller med konstant hastighet. Den förstnämnda metoden är enklast att förstå och det är nog den metod som man lätt inbillar sig att skivor är graverade med. Den betyder att gravernålens utslag är lika stort för samma ljudstyrka obeoende av frekvens, så som visas i figur 1.



Vi inser lätt att detta leder till att nålen har högre hastighet vid högre frekvens. De magnetiska pickuper man använder på skivspelare idag liksom de som användes 1926 bygger på induktion och ger en utsignal som är proportionell mot nålens hastighet. Detta betyder således att ljudnivån skulle ökat med frekvensen så som visas med den heldragna linjen nederst i figur 1.

Den andra metoden, gravering med konstant hastighet är då lämpligare om vi vill använda en sådan pickup. För att låta graveringsnålens hastighet vara konstant vid alla hastigheter är det nödvändigt att minska amplituden när vi ökar frekvensen. Figur 2 visar den grundläggande idén. Den stora vågen är en period vid en viss frekvens. Varje gång vi fördubblar frekvensen så halverar vi perioden vilket gör att vi även måste halvera amplituden om vi vill att nålen skall gå samma sträcka som tidigare, dvs. om vi vill ha konstant hastigheten.



Figur 3 visar hur amplituden varierar med frekvensen för gravering med konstant hastighet.



Det horisontella strecket nederst i figur 3 visar utsignalen från en magnetisk pickup när man spelar en skiva som är graverad med konstant hastighet.
(Vi förutsätter naturligtvis liksom tidigare att inspelningen återger vitt brus, dvs alla frekvenser återges med samma amplitud.)

Nu är det ju viktigt att vi skall kunna spela av skivorna på fullständigt mekaniska Victrola-apparater och det visar sig att akustiska inspelningar faktiskt kunde karakteriseras som gravering med konstant hastighet.

Detta betydde att likaväl som man kunde spela av äldre akustiska skivor med en magnetisk pickup så kunde man spela av elektriska inspelningar med en mekanisk "reproducer"

På 30-talet blev det vanligt med piezo-elektriska kristaller som är amplitudkänsliga och även ger en hög utgångssignal. För att kunna använda dessa behövdes då en speciell förstärkare och det blev då vanligt med olika ingångar på förstärkarna beroende på vad för typ av pickup man använde.

Skapat av: eliot 2004-12-08 01:46

Nu har jag pratat mig varm för gravering med konstant hastighet men allt är tyvärr inte frid och fröjd

• Eftersom amplituden ökar när frekvensen minskar så kommer pickup-nålen att göra stora "utflykter" vid låga frekvenser vilket gör att nålen har svårt att spåra och dessutom blir spåravståndet större än önskvärt vilket minskar speltiden man får plats på en sida.

• Det andra problemet med gravering med konstant hastighet är att höga frekvenser kommer att spelas in med mycket låg nivå och kan då drunkna i bruset på skivan. Detta var inget problem när man började med elektriska inspelningar men ju bättre inspelningsutrustningen i övrigt blev desto mer uppmärksammades detta problem

Maxfield & Harrison valde därför att gravera med konstant amplitud vid låga frekvenser och konstant hastighet vid högre frekvenser, så som visas i figur 4.



Den heldragna linjen nederst i figur 4 visar pickupens relativa hastighet och därmed dess utsignal.

I början valde Maxfield & Harrison en brytfrekvens på 200Hz och hade en konstant-hastighets karakteristik till 4kHz. När det gällde signaler mellan 4kHz och 6,5kHz så minskade de signalen med 6dB/oktav av rädsla för att nålen inte skulle spåra vid höga frekvenser

Bell labs förbättrade sedan sin graveringsapparatur så att de kunde gravera med konstant hastighet upp till 5,5 kHz - dessa skivor lämpar sig bäst för magnetisk pickup. Ytterligare en fördel med det elektriska avspelningssystemet var att man kunde kompensera för den minskade basen genom att förstärka basområdet i motsvarande grad (streckad linje i figur 4). Resultatet blev då en rak frekvensgång ner till låga frekvenser.

När de elektriska inspelningarna blev bättre så blev det möjligt att få med frekvenser över 6 kHz. För att undvika att skivbrus skulle för att begrava de höga frekvenserna så började man att gravera med en karakteristik enligt figur 5. Nu graverade man inte med konstant hastighet ända upp till högsta frekvensen utan vid en viss brytfrekvens övergick man till att gravera med konstant amplitud.



Den heldragna linjen är utsignalen från en magnetisk pickup och den sträckade linjen är hur förstärkaren skall förstärka signalen från pickupen för att få rak frekvensgång. Detta påminner faktiskt till stor del om den RIAA-korrektur som sedan kom att användas för LP-skivor.

Skapat av: eliot 2004-12-10 01:32

När Columbia 1948 introducerade den moderna LP-skivan med 331/3 varv per minut så passade man också på att införa ytterligare en brytpunkt. Nu fanns det tre brytpunkter och ingen standard. 1953 introducerade RCA Victor inspelningskarakteristik som de kallade New Orthophonic Curve och som visas i figuren nedan



Under 50 Hz använder man gravering med konstant hastighet och det använder man för att man inte onödigt vill förstärka lågfrekvent brum vid uppspelning. Hade man nämligen använt konstant amplitud så hade signalen från pickupen minskat mer och mer för lägre och lägre frekvens (heldragen linje i figur 5). Eftersom förstärkaren måste kompensera för detta så hade den behövt förstärka djupbasen - och därmed brum - orimligt mycket

Vi ser i figuren ovan att förstärkaren har konstant förstärkning (streckad linje) under 50 Hz. 1956 bestämde sig Recording Industry Association of America, RIAA, att anta RCA Victors kurva som standard och nu kallas den allmänt RIAA-kurvan.

Verkliga filter skapar mer avrundade kurvor och här ser vi den verkliga RIAA-kurvan.



Jag har hämtat denna information från http://www.smartdev.com/RIAA.html av Gary A. Galo som även finns som http://www.smartdev.com/chpt14.pdf.
Mycket intressant läsning

Skapat av: eliot 2004-12-10 02:43

Jag har tyvärr inte hittat någon bild på hur de första magnetiska pickuperna såg ut men det verkar som om de var rätt små redan från början.

Jag tänker inte i detalj gå in på hur olika pickuper fungerar utan jag hänvisar till den utmärkta artikeln http://www.enjoythemusic.com/cartridgehistory.htm på http://www.enjoythemusic.com/. Artikeln är hämtad från boken Hi-Fi All-New 1958 Edition vilket märks när man läser den
Det finns också http://www.enjoythemusic.com/tablehistory.htm tagen från samma bok

Artikeln beskriver fyra typer av pickuper:

• magnetiska - som vi numera kallar moving magnet (mm) = rörlig magnet
• dynamiska - som vi numera kallar moving coil (mc) = rörlig spole
• keramiska, kallas ibland kristall eller piezoelektrisk pickup
• kondensatorpickup

Den som är intresserad av utvecklingen av stereopickuper kan fördjupa sig här: http://www.badenhausen.com/VSR1Pickups.htm

Keramiska pickuper började användas i mitten på 30-talet. I en keramisk pickup använde man sig av en piezoelektrisk kristall som avger en elektrisk spänning när den böjs eller trycks ihop. Piezoelektriska givare används nu för tiden bl.a. till att mäta kraft. Spänningen som den ger ifrån sig är i storleksordning 0,5 V, vilket är i storleksordning 100 gånger högre än för mm-pickuper och i princip inte kräver någon extra förstärkning. Detta betyder naturligtvis att "signal-to-noise" förhållandet är mycket bra och dessutom är den immun mot störningar från nätet som lätt orsakar brum när man använder magnetiska pickuper. Den har en allvarlig nackdel då den behöver en tung pickup för att kunna böja kristallen som befinner sig högst upp på nålarmen (eng.=cantilever) och detta ökar slitaget på skivorna. Pickupens större trögheten gör dessutom att den vid de kraftiga utslagen vid låga frekvenser lätt spårar ur.
En keramisk pickup ger en utsignal som är proportionell mot avlänkningen och ger därför en korrekt utsignal om skivan är graverad med konstant amplitud medan utsignalen avtar med frekvensen om den är graverad med konstant hastighet. Tittar vi på RIAA-korrekturen och de sena korrekturerna för 78 varvarna så ser vi att karakteristiken hos en keramisk pickup i stora drag är motsatsen till inspelningskarakteristiken:

Skapat av: eliot 2004-12-11 03:07

1928 införde man enheten decibel, dB, som ett mått på ljudstyrka. 1 dB är en tiondels Bel (från namnet på Alexander Graham Bell) som är logaritmen av förhållandet mellan två ljudstyrkor. 0dB är då samma ljudstyrka och 6dB betyder en fördubbling av ljudstyrkan.

Stenkakor från den akustiska eran har ett signal/brusförhållande på endast 30dB. Den nya inspelningstekniken och elektrisk avspelning som kom 1925 gjorde det möjligt att på elektrisk väg förstärka signalen och öka signal/brusförhållandet.

Tabellen nedan visar utvecklingen


Informationen är hämtad från http://history.acusd.edu/gen/recording/dynamic.html

Skapat av: eliot 2004-12-11 09:45

Strax efter att man 1925 hade utvecklat den elektriska inspelningen så experimenterade Bell Labs med ljud till filmer. Man ville spela in ljudet på en skiva och sedan synkronisera avspelningen av denna med filmen. Nu var det tyvärr så att en 35 mm filmrulle varade i 11 minuter medan en 10 tums 78 varvs skiva bara varade i 3 minuter.

Eftersom man ville bibehålla ljudkvalitén så bestämde man sig att öka storleken på skivan och i motsvarande grad minska varvhastigheten så att nålens hastighet i spåret skulle bibehållas. Man bestämde sig för en hastighet på strax under hälften, 331/3 varv per minut och då måste innersta spåret - som har lägst hastighet - ha en diameter på 10 tum. Med 75 spår per tum som på de vanliga 78 varvs skivorna så gav detta en ytterdiameter på 20 tum.

331/3 varv per minut visade sig vara en bra hastighet då man enkelt kunde få den hastigheten med synkronmotorer både i America med sina 60 Hz och Europa med 50 Hz. 60 Hz motsvarar 3600 perioder per minut och 50 Hz motsvarar 3000 perioder per minut. Delar vi 3600 med 108 så får vi 331/3 varv per minut och delar vi 3000 med 90 får vi också 331/3 varv per minut. Detta var alltså en hastighet som lätt gick att åstadkomma på båda sidorna av atlanten.

Denna teknik med ljudet inspelat på en separat skiva lämnades emellertid snabbt för det mer praktiska att ha ett extra ljudspår på filmen eftersom man då slapp problem med synkroniseringen av tal och bild.

När Columbia 1948 introducerade den moderna LP'n så valde man också 331/3 varv per minut vilket med 240 spår per tum gav 23 minuter på en 12 tums skiva.

Skapat av: eliot 2004-12-11 10:32

Victor sammarbetade med Radio Corporation of America, RCA, som tillverkade radiomottagarna som var inbyggda i deras allt populärare kombinationer av radio och skivspelare. Den stora depressionen ("great depression") som varade mellan 1929 och andra världskrigets utbrott 1939 gjorde att Victor fick svårigheter och redan i mars 1929 köptes företaget upp av RCA.

Här ser vi bilder på de tidigaste och senaste etiketterna på stenkakor från RCA Victor som bolaget nu hette



Här ser vi en annons i Saturday Evening Post för RCA Victor från 6 november 1937.



Man visar phonograph/radio U-105 och Electrola R-96 som jag faktiskt lyckats hitta en bild på



Det hände av naturliga orsaker inte så mycket under krigsåren så apparaterna såg rätt likadana ut efter kriget. Här ser vi en kombinerad radio/skivspelare från krigsåren



och här ser vi en annons från 1947, alltså efter kriget

Skapat av: eliot 2004-12-11 10:41

Det byggdes emellertid några mycket spännande modeller innan kriget - eller vad tycks om denna bärbara grammofon i aluminium från RCA Victor (1937)



....eller denna kombinerade radio/skivspelare från 1939
ARVIN MODEL 302A

Skapat av: eliot 2004-12-11 10:49

Ovanstående skivspelare var gjorda i metall men under och efter andra världskriget gjorde plasten och bakeliten sitt inträde och därmed nya konstnärliga uttrycksformer

Här ser vi en skivspelare från General Electric från 1941-42





Denna modell är av märket Admiral och har skivväxlare och är från 1946





....och här är en RCA Victor, model J6 från 1948

Skapat av: Bravo 2004-12-11 19:38

Underbara bilder, underbara manicker......

Skapat av: eliot 2004-12-12 23:38

Visst är det snygga apparater

Kreativiteten får fritt spelrum

Skapat av: eliot 2004-12-13 00:17

I juni 1948 presenterade Columbia Records de nya microgroove skivorna som spelades med 331/3 varv per minut. Man gav sina nya skivor varumärket ”Long Play”, förkortat ”LP”. Man skulle senare förlora varumärket då LP kom att bli synonymt med vinylskiva.

Som en artighet hade William Paley, chairman of CBS (ägare till Columbia Records) inbjudit Robert Sarnoff, president of RCA, flera veckor innan det officiella tillkännagivandet för att demonstrera det nya systemet. Man hoppades att få med sig RCA, för att säkerställa framgången för det nya formatet.

Det blev inte som väntat:

Skapat av: eliot 2004-12-13 01:03

De absolut enklaste apparaterna som släpptes var skivspelare utan inbyggd förstärkare och högtalare och som anslöts till radioapparater och förstärkare med de nya RCA-kontakterna



Här ser vi samma skivspelare sammanbyggd med förstärkare och högtalare

Skapat av: eliot 2004-12-13 01:44

Columbia trodde inte det var sant när RCA på bara några månader hade utvecklat ett helt eget konkurrerande system men faktum var att David Sarnoff redan 1938 hade gett i uppdrag åt sina ingenjörer att utveckla en helt ny skiva och automatisk skivväxlare. Dåtidens 78 varvs shellack skiva var tung, ömtålig, hade högt brus, begränsat frekvensomfång och mycket begränsad speltid. La man sedan till kvalitén av dåtidens automatiska skivväxlare som mekaniskt lät mycket övrigt att önska och ofta bröt sönder de ömtåliga 78 varvarna.

David Sarnoff ville ha ett helt nytt skivsystem som skulle eliminera alla dessa problem. RCA’s ingenjörer utvecklade nu ett skivsystem bestående av vinylskivor som roterade med 45 varv per minut. Man utvecklade även en keramisk pickup som kunde spåra en ”microgroove” skiva med endast 10-12 grams nåltryck – vilket på den tiden var mycket lågt. För att hindra att skivorna skavde mot varandra och repade varandra när man använde skivväxlare så var de nya skivorna tjockare i centrum för att undvika kontakt vid avspelning. De nya skivorna hade dessutom ett större hål i centrum för att undvika spänning och skada som ofta inträffade med shellack skivor. Samtidigt utvecklade ett annat team av ingenjörer en helt ny automatisk skivväxlare. RCA Victors nya 45 varvs skivsystem var testat och färdigt för produktion 1939 men David Sarnoff sköt upp lanseringen eftersom han menade att den amerikanska ekonomin inte hade återhämtat sig helt från depressionen. RCA Victors 45 varvs system hamnade på hyllan och var en väl bevarad hemlighet.

Det är tydligen en så väl bevarad hemlighet att de flesta sajter inte verkar veta om det - min information har jag http://www.downstairsrecords.com/about/rpm.html.

Man kan förstå att David Sarnoff blev arg när han insåg att han missat ett gyllene tillfälle

David Sarnoff var den starke mannen på RCA Victor under lång tid och det finns en mycket intressant webbsajt med information om honom och RCA: http://www.davidsarnoff.org/

Skapat av: eliot 2004-12-13 03:10

Efter premiären började RCA Victor att ge ut dåtidens hit på det nya formatet. Columbia bestämde sig nu att ge ut ett eget format för singlar och i april 1949 introducerade de 7 tums microgroove singel. Dessa hade små centreringshål och var inte kompatibla med RCA skivor och kunde inte användas på deras skivväxlare. De marknadsfördes inte starkt av Columbia och var ett misslyckande.
Här ser vi en skivspelare från Zenith från 1950 som klarar av att spela både sorternas singlar


1950 ZENITH 2-Speed TWIN TURNTABLE COBRAMATIC Phonograph FOR 7" 33 & 45 RPM.

Även om RCA hade vunnit den kampen så såg de ut att förlora kriget om kunderna. Deras 45 varvare var ingen match mot Columbias LP. Vem ville lyssna på en sats ur en symfoni på 4 stycken 45 varvare när man kunde höra den i sin helhet på en LP
Det fanns därför rykten i början att RCA tänkte skrota 45 varvarna.

Nu hände något oväntat! Ungdomarna tog till sig formatet och det blev formatet för popsinglar. Ett citat från RCA Distributor's Record Bulletin Nov. 14, 1949:

Skapat av: eliot 2004-12-13 03:58

För många ungdomar var singlar mest intressant och därför fanns det enklare utföranden för bara singlar.
- Här ser vi en förenklad version av modellen ovan i två olika utföranden



och lite färggrannare

Skapat av: eliot 2004-12-13 17:14

Redan på ett tidigt stadium började andra tillverka apparater för avspelning av 45 varvare och här ser vi en modell från Motorola från 1949 med inbyggd AM radio


Motorola 45 RPM PHONO/RADIO Model: 59F11, Year: 1949, Type: AM/Phono  Portable

- det var en elegant läderväska



...och nu spelar vi



Det fanns något för varje smak

Skapat av: eliot 2004-12-13 17:34

Zenith tillverkade många modeller, bl.a. denna från 1954 där man kunde kontrollera hastigheten med inbyggt stroboskop



Man tittade i den lilla gluggen längst fram och när ränderna stod stilla så var hastigheten korrekt
- Det liknar faktiskt det system som jag har på min Thorens TD124 som ju bara är några år yngre....

Skapat av: eliot 2004-12-13 17:46

Vi avslutar vår bildkavalkad med en RCA Victor Ortophonic grammofon i trä från 1956 med automatisk skivväxlare och fyra hastigheter

Skapat av: eliot 2004-12-13 18:19

På http://www.samlaren.org/grammofon/ finns det många intressanta grammofoner från 50- och 60- talen



Det finns en svensk sida på passagen med mycket information om skivväxlare:
http://hem.passagen.se/sodas/vxarteng.htm

Skapat av: Timbre 2004-12-14 15:59

Det blir inte lätt att finna nostalgiämnen av samma dignitet i kommande nostalgitrådar...
Nostalgiredaktionen har fått huvudbry...

Skapat av: eliot 2004-12-14 22:43

Det går naturligtvis inte att finna ett lika stort och vittomspännande ämne som detta - och hade jag vetat vad jag gav mig in på ...

Det har emellertid också sin tjusning när det handlar om saker och ting som inte fullt är så gamla. Då är det fler av oss medlemmar som har egen erfarenhet och kan dela med sig och det har ju visat sig vara perfekt för ett forum som detta.

- Då vi nu har närmat oss nutid har jag "botaniserat" lite i min egen vinylsamling och som en försmak av vad som komma skall i en senare nostalgitråd om vinylens gyllene 50- och 60-tal kan jag visa klassisk röd vinyl

Kom ihåg att jag skrev:

Skapat av: eliot 2004-12-14 23:05

Ännu en skatt - nu tre stycken stenkakor

Brahms konsert för Violin och Cello, op. 102, med http://www.classicalnotes.net/columns/heifetz.html, violin, och http://www.cello.org/cnc/feuerman.htm, cello.


Som vi kommer ihåg har både RCA Victor och the Gramophone Co. , Ltd. sitt ursprung i Emile Berliners firma vilket gjorde att de hade samarbete in på 50-talet. Jascha Heifetz var RCA's stora stjärna i USA och deras inspelningar gavs i Europa ut av the Gramophone Company.

Tillägg: Inspelningen är från 1939 och finns återutgiven på Naxos

http://www.naxos.com/mainsite/NaxosCat/Naxos_Cat.asp?item_code=8.110940
(Klicka på bilden!)

...som finns recenserad http://classicalcdreview.com/jhnaxos.htm.

Skapat av: eliot 2004-12-14 23:21

Det återstår faktiskt några få detaljer innan vi kan avsluta tråden

Jag kommer att göra en kort tillbakablick på the Gramophone Company och Deutsche Grammophone - och vi får inte heller glömma DECCA som kommer att spela en så viktig roll under 50- och 60-talen. Som avslutning kan jag sedan fresta med några svenska stenkakor - några av de riktigt klassiska

Skapat av: eliot 2004-12-16 01:52

Som jag skrev tidigare så gavs det ut Beatles skivor på 78 varv i Indien

Den första skiva jag ägde var I want to hold your hand med The Beatles som jag bytte mig till mot frimärken

Jag fann just denna bild på den som stenkaka



- http://users.telerama.com/~agp/discography.html finns mer information om Beatles på 78 varv

...och detta är min 45 varvare



Vi ser att den inte har ett stort hål men man kan trycka ut den innersta delen så att den får ett stort hål och passar i äldre apparater.

Den är tillverkad i Sverige och The Gramophone Co., Ltd hade redan tidigt lokala produktionsanläggningar i många länder men främst i the British Commonwealth.

Skapat av: eliot 2004-12-17 21:43

Den 6 december 1898 grundade Emile och Joseph Berliner i Hannover ”Deutsche Grammophon Gesellschaft” med målsättningen att förlägga centrum för den europeiska skivproduktionen till Hannover. Den 1 januari år 1900 omvandlades firman i aktiebolag, Deutsche Grammophon AG. 40 % av aktierna blev i Tyskland medan de resterande 60% gick till det engelska Gramophone Company Ltd. Deutsche Grammophon AG försåg under de följande åren England med skivor.


Fabriken i Hannover 1898

1907 tar tenoren Edward Lloyd det första spadtaget för den första fabriken i Hayes, Middlesex, och i juli det följande året börjar man pressa skivor i England. 1911 förlägger The Gramophone Company Ltd. sitt högkvarter till Hayes och öppnar året efter även en inspelningsstudio där.

Här ser vi skivor för den tyska marknaden före första världskriget


Under första världskriget, närmare bestämt 1916, beslagtas Deutsche Grammophon AG av ”das Deutsche Kaiserreich”. Året efter köps det av ”Polyphon Musikwerke AG" och det nya huvudkontoret förläggs till Berlin. Från och med nu får inte engelska Gramophone Company använda hunden "Nipper" på sina skivetiketter i Tyskland eftersom det nu är ett varumärke av Deutsche Grammophon AG.

Så här såg följaktligen etiketten ut efter kriget.


...medan etiketten för Deutsche Grammophon Aktiengesellschaft, Berlin såg ut så här



Det var faktiskt så att när Classic Records började sin nypressning av Living Stereo skivor i början på 90-talet så var de tvungna att tejpa över hunden när de sålde skivorna på den tyska marknaden

Här ser vi en etikett som kom i mitten på 20-talet när man började med elektriska inspelningar och här ser vi också den vanliga tulpan-etiketten som infördes efter andra världskriget. Man använder alltså inte längre hunden även om man på tyska marknaden fortfarande har copyright på den.



Skivor som Deutsche Grammophon exporterade fick inte använda hunden och därför är skivor från Deutsche Grammophon på andra marknader kända under namnet "Polydor".

1941 togs Deutsche Grammophon över av Siemens & Halske och 1962 förenades skivbolaget med skivbolagssidan av Holländska Philips och bildade DGG/PPI Group, som 1971 ledde till bildandet av PolyGram. Siemens lämnade gruppen 1987 så att Philips blev majoritetsägare.

Skapat av: eliot 2004-12-17 22:10

1920 till 23 upplever Tyskland hyperinflation och när ekonomin åter tar fart i Tyskland så grundar the Gramophone Company 1925 ett nytt tyskt dotterbolag med namnet Electrola. Detta var samma namn som Victor gav sina elektriska skivspelare och visade att dessa skivor var övervägande elektriskt inspelade.



...där den röda etiketten faktiskt användes in på 50-talet.

Carl Lindström AG var var deras största konkurrent på tyska marknaden. Sedan 1925 var detta ett dotterbolag till engelska Columbia Graphophone Co., Ltd. I och med fusionen 1931 av deras båda engelska moderbolag Gramophone Company och Columbia Graphophone Company till EMI blev de samarbetspartner.

Skapat av: eliot 2004-12-18 00:53

Varumärket DECCA skapades av Wilfred S. Samuel på Barnett Samuel and Sons 1914 när han patenterade den nyuppfunna bärbara grammofonen. Han ville ha ett ord för export som lätt kunde uttalas och bli igenkänt över hela världen – lite samma idé som Ivar Kamprad hade när han hittade på namnet IKEA. Ordet rimmar på MECCA och bokstaven D verkar komma från namnet på apparaten ”Dulcephone”. Dessa grammofoner användes flitigt av de brittiska soldaterna i första världskriget.

1928 köpte börsmäklaren Edward Lewis företaget Barnett Samuel & Sons och bildade the Decca Gramophone Company Ltd. Året efter grundades Decca Record Company och redan samma år släpptes de första inspelningarna. Man prydde sin etikett med en bild av Beethoven

Redan från början spelade Decca in ett brett spectrum av musik. Uppköp av andra skivbolag, bl.a. Brunswick, gjorde att 1939 var Decca vid sidan om EMI det enda skivbolaget i England.

Decca (USA) grundades av Jack Kapp 1934 som dotterbolag till engelska Decca som också finansierade det. Jack Kapp hade varit General Manager på Brunswick Record's där Bing Crosby hade varit hans protégé sedan 1931. Han tog med sig Bing Crosby till Decca och 1942 släppte Decca "White Christmas" av Bing Crosby som blev alla tiders största best-seller. Detta bolag gjorde många inspelningar som såldes i England



Amerikanska Decca hade en annan profil än engelska Decca och var mer inriktad på populär musik. Letar man efter musik med Louis Armstrong, Ella Fitzgerald, Duke Ellington, Billy Holliday, Nat King Cole m.fl. från 30-, 40-talen så träffar man på detta skivmärke som efter ett antal år gjorde sig självständigt från moderbolaget i England.

Det är lätt att se skillnad på amerikanska och engelska DECCA då de förstnämnda hade mycket enklare etikett. Här ser vi två skivor med Nat King Cole



Senare ändrades etiketten



och här ser vi White Christmas av Bing Crosby från 1942



Hollandsche Decca Distributie (HDD) grundades 1931 för att distribuera Decca skivor i Holland och deras kolonier. Här ser vi en skiva där det står NEDERL. FABRIKAAT strax till vänster om mitthålet


Detta företag köptes 1942 upp av Holländska Philips som själva hade börjat tillverka skivor och spela in skivor 1933.

Decca började 1932 att samarbeta med Deutsche Grammophon och här har vi en inspelning som är gjord i Tyskland av Polyphonwerke AG som vi känner igen som det bolag som köpte Deutsche Grammophon AG efter första världskriget.



1937 visades vara ett mycket viktigt år för DECCA för då köptes Crystalate Company. På köpet fick man tonstudior i West Hampstead, North London och deras duktiga inspelningstekniker som bl.a. Arthur Haddy and Kenneth Wilkinson — känd som “Wilkie”. Dessa kom att lägga grunden till DECCAs goda renomé som gör att DECCAs inspelningar från 50 och 60 talen är så uppskattade ännu idag. Studiorna i West Hampstead var i bruk enda in på 80-talet.

Haddy (1906-89) blev slutligen den tekniskt ansvarige på DECCA medan Wilkinson (1912-2004) var en av de mest respekterade toningenjörerna överhuvudtaget. Under andra världskriget forskade Haddy och hans kolleger på hur man skulle gå tillväga för att spela in ljudet från ubåtar för att kunna identifiera dom. Detta betydde att man måste kunna spela in ett större frekvensomfång än som var möjligt på den tiden. Denna teknik utnyttjades sedan när man 1945 började göra inspelningar som man betecknade “ffrr” eller Full Frequency Range Recording.



Det amerikanska dotterbolaget Decca Records Inc. hade tagits över av MCA så ett nytt märke skapades, London Records, för att marknadsföra Decca inspelningar i USA. London Records var ett av de första företagen att släppa den nya vinyl LP skivan i USA 1949.

Skapat av: eliot 2004-12-19 13:22

Det har funnits många allianser mellan olika skivbolag i olika länder, allianser som upphört och nya som bildats.

Victor Talking Machine Company i USA och The Gramophone Company Ltd i England härstammade båda från Emile Berliners bolag i USA och bildade därmed en naturlig allians. Denna allians fortsatte till att börja med när dessa båda bolag ingick i RCA Victor respektive EMI men 1953 bröt sig RCA ur denna allians och började istället att samarbeta med DECCA. Det var både licensutgåvor av RCA inspelningar på DECCA och inspelningar av DECCA för RCA. Några av de senare är faktiskt de mest eftersökta av alla RCA "Living Stereo" eftersom de spelades in av ingen mindre än Kenneth Wilkinson. Speciellt de engelska utgåvorna som pressades av DECCA är mycket värdefulla

Vi återkommer till detta i en senare tråd

Skapat av: eliot 2004-12-19 14:16

Jag tänkte vi skulle titta lite på hur skivor och skivfodral såg ut hos The Gramophone Co., Ltd. och deras skivmärke H.M.V., His Masters Voice.









...och till skivorna så fanns det stift



Man kunde också köpa en hel uppsättning med olika stift

Skapat av: Bravo 2004-12-21 03:53

Olika nålar.....
Kan ni tänka er vilka bataljer det måste ha varit om vilken nål som var rätt.
Nej soft tone går inte det begriper ju var och en bla bla bla, givetvis skall det vara half tone därför att bla bla bla......

Skapat av: eliot 2004-12-22 17:38

Mannen som uppfann Stereo: Alan Dower Blumlein (1903-42)


Isaac Shoenberg blev General Manager på Columbia Graphophone Company Ltd i januari 1929. Hans första uppgift var att finna ett sätt att kringgå Bell Labs patent som hölls av Maxfield & Harrison för vilket man betalade en pence för varje skiva som såldes. 1929 var den totala försäljningen för Gramophone Company och Columbia Graphophone Company strax över 30 miljoner skivor. För var och en av dessa var man alltså tvungen att betala en royalty så det var viktigt att snarast möjligt slippa denna extra kostnad.

I verkligheten hade Columbia ytterligare ett viktigt projekt och det gällde att utveckla en ny mikrofon med större frekvensomfång. Shoenberg insåg snart att han behövde rekrytera en topingenjör och det visade sig att 25 årige Alan Blumlein letade efter nya uppgifter

Skapat av: eliot 2004-12-22 18:34

Jag tänker här inte gå in noggrannare på teorin bakom stereoinspelning utan istället ge lite länkar

• Sound On Sound har en tvådelad artikel http://www.soundonsound.com/sos/1997_articles/feb97/stereomiking.html?session=1311dd6b1a878b9f4a4227572e863958
• Här finns en http://www.doramusic.com/Stereo.htm med http://www.doramusic.com/chapterthree.htm ur en bok och kapitlet handlar just om hans audio patent.
• http://www.alanturing.net/turing_archive/pages/blumlein/ på Alanturing.net.
• Alan Blumlein på http://www.makingthemodernworld.org.uk/people/BG.0013/

Skapat av: EAR 2004-12-22 19:04

Är det dina egna skivor på bilderna
Tänker då på His Masters Voice

Skapat av: eliot 2004-12-22 20:38

Nej, mina har lite mer lokal anknytning



EAR, Du och jag får väl vara lite lokalpatriotiska

Skapat av: datar 2004-12-22 23:05

Verkligen trevligt! Mycket att läsa

Skapat av: eliot 2004-12-23 12:13

När jag var liten så övertog jag min fars gamla Garrard skivspelare när han i mitten på 60-talet köpte en modern Philips skivspelare



Den var inbyggd i ett skåp under en Siemens Radio från 1942

Skapat av: eliot 2004-12-23 12:18

Det är en Garrard Modell RC121/4DS från omkring 1952 och den spelar alla hastigheter (16, 33, 45, 78)





Genom att rotera "omkopplaren" längst fram på tonarmen så kan man byta stift från ett som passar stenkakor till ett stift som passar vinylskivor.
- Det var så jag lyssnade på Beatles



Tillägg: I ärlighetens namn måste jag säga att själva omkopplaren i original var av bakelit, men den har gått sönder och ersatts av den nuvarande runda träbiten

Skapat av: Timbre 2004-12-23 13:29

Skapat av: EAR 2004-12-23 16:39

OJOJOJ Eliot den spelaren är en RIKTIG klenod

Skapat av: eliot 2004-12-23 22:14

Jo, jag ser den nu med nya ögon

Det är en upplevelse att se skivväxlaren i funktion

- Hur den känner av storleken på skivorna, låter en ny skiva falla ner och sedan automatiskt börja spela.....

Mina föräldrar är födda omkring 1920 så de flesta skivorna är antagligen från slutet på 30-talet och 40-talet och många är av märket Sonora



och baksidan



Sonora hade egna stift



Jag har faktiskt också en "resegrammofon" som ser exakt likadan ut som den som är avbildad på skivomslaget

Skapat av: eliot 2004-12-24 00:49

Jag har precis fått reda på att min far köpte vevgrammofonen 1936 så min tidsangivelse verkar stämma perfekt

EAR har visat lite bilder på etiketter och skivomslag tidigare och jag tänker nu visa ytterligare några. Många svenska skivomslag var av papp men det fanns också undantag som dessa med utländsk härkomst



och baksidan



Liksom EAR har jag också en skiva med Paul Robson när han sjunger "Ol' man river"



Det är min enda 12 tums skiva (30cm), alla andra är 10 tum (25cm)

Skapat av: eliot 2004-12-24 01:02

Här kommer nu en samling skivor som jag kommer ihåg sedan jag var liten

Denna skivan handlar om en svensk som utvandrat till amerika och återvänder nu som gammal till Sverige:
"Very, very, welcome hem mister Swanson...."



Sven-Olof Sandberg var en känd sångare på den tiden



Naturligtvis hade man lite "klassisk pop" som "An der schönen blauen Donau"



....och den gamla Mora klockan får vi inte glömma

Skapat av: EAR 2004-12-24 01:27

Du har ju samma skivor som jag har

Skapat av: eliot 2004-12-24 15:31

Jag köpte inte många skivor när jag var liten och orsaken till det var den här apparaten



En AGA-bandspelare som jag köpte 1967 för lite över 600kr. Det var ungefär hälften av vad en Tandberg bandspelare kostade

För de som inte upplevt rullbandspelare i skolan så måste jag väl säga att Tandbergs rullbandspelare nog fanns på alla skolor i Sverige och var kända för sin robusta mekanik.

Jag lyssnade varje lördag på "tio-i-topp" och spelade in de låtar jag gillade



Bandspelaren hade inbyggd förstärkare och högtalare och den använde tyska Din-kontakter (DIN=Deutsche Industrie Norm)



Vi ser här att den hade ingång för både kristall pickup och magnetisk pickup

Tillägg: Här är en bild på en Tandberg bandspelare från denna tid och vi känner igen spaken till höger där man kan spola fram och tillbaka och spela upp.

Skapat av: eliot 2004-12-24 15:50

Nu är denna tråden slut och jag får tacka för visat intresse och alla positiva inlägg

- Jag kanske skall tillägga att det var först i slutet på 40-talet, dvs. vid övergången till de nya vinylskivorna, som bandinspelningarna blev så bra att man först spelade in på band. Därför har jag inte berört det i denna tråden, men jag tycker faktiskt att bandspelare av alla de sorter vore värt en egen nostalgi-tråd

Skapat av: EAR 2004-12-25 09:01

Det är en verklig PÄRLA till nostalgireportage som du gjort Eliot
MVH/Mats

Skapat av: Bravo 2004-12-26 02:17

Det har varit väldigt lärorikt och givande och du måste ha ett stort tack för allt slit du lagt ned för att presentera detta för oss "eliot".

Skapat av: Timbre 2004-12-26 10:29

Vi bockar och tackar ännu en gång...

Skapat av: BjörnJ 2005-03-20 23:14

Tillåt en nykomling applådera lektionen.

Eftersom denna tråd handlar till stor del om mitt specialintresse så kände jag till det mesta - inklusive klockinspelningen från 1878 (den finns även på www.tinfoil.com), men några saker var nya även för mig. Mycket intressant på alla sätt, och kul att se att även gammal teknik och riktigt gamla skivor får utrymme i dessa forum - och inte bara de senaste skrytljudanläggningarna .

Jag tror nästan att jag efter en längre tids irrande på nätet har hittat ett forum där jag kommer att trivas.

Ha en fin vecka och en trevlig påsk!
Björn J.
